Зенковки: виды, назначение и как выбрать под задачу

Что такое зенковка и зачем она нужна

Зенковка — это металлорежущий инструмент для обработки верхней части отверстия: снятия фаски, создания конического или цилиндрического углубления под головку крепежа, зачистки заусенцев после сверления. В отличие от сверла, зенковка не создаёт новое отверстие, а дорабатывает уже существующее.

На производстве зенковки решают три ключевые задачи:

1. Утопить головку винта заподлицо — чтобы крепёж не выступал над поверхностью детали.
2. Снять фаску под резьбу — метчик или резьбофреза заходит чище, резьба получается без задиров.
3. Убрать заусенец после сверления — особенно актуально на алюминии и нержавейке, где заусенец жёсткий и острый.

Качество зенковки напрямую влияет на внешний вид изделия и надёжность резьбового соединения. Косая фаска = перекошенный винт = неравномерная нагрузка = срыв резьбы при затяжке.

Виды зенковок

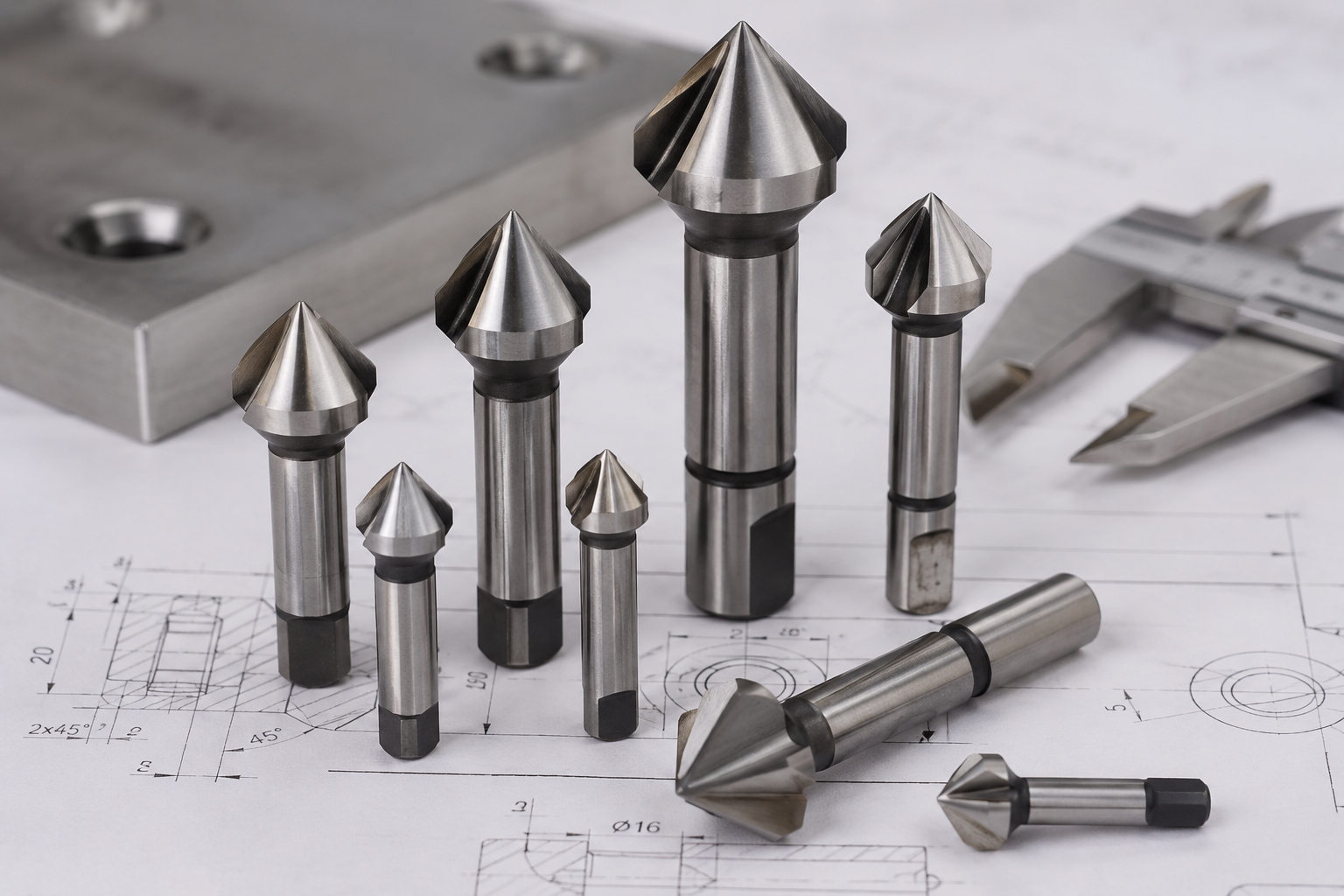

1. Конические зенковки (под фаску)

Самый массовый тип. Рабочая часть — конус с углом при вершине. Стандартные углы:

90° — самый ходовой угол: практически весь крепёж с потайной головкой под 90°. Но есть исключения: авиационный крепёж часто идёт под 100°, станочные тиски — под 60-75°.

Конические зенковки бывают одно- и многозубые. Однозубые дают чище поверхность (одна режущая кромка — меньше вибраций), многозубые — производительнее. Для ручных работ лучше однозубые, для станка с ЧПУ — трёхзубые и более.

Материалы конических зенковок:

• Р6М5 (HSS) — для мягких сталей, алюминия, латуни. Недорого, хватает надолго при умеренных оборотах.
• Р6М5К5 (HSS-Co) — кобальтовая быстрорежущая сталь. Держит температуру до ~600°C. Для нержавейки и легированных сталей.
• Твердосплав (ВК8, Т5К10) — максимальная стойкость, высокие обороты. Для серийного производства и твёрдых материалов. Цена выше, но окупается ресурсом: твёрдосплавная зенковка проходит в 5-10 раз больше отверстий, чем HSS.

2. Цилиндрические зенковки (цековки, под головку болта)

Цековка делает цилиндрическое углубление — например, чтобы утопить головку болта под шестигранник (DIN 912). Имеет направляющую цапфу, которая заходит в отверстие и центрирует инструмент.

Применяются для: - Посадки головки болта заподлицо с поверхностью - Создания опорной площадки под шайбу или гайку на неровной поверхности (литьё, поковка) - Подрезания торца бобышки под резьбовое отверстие

Цековки часто делают сборными — отдельно корпус, отдельно направляющая. Это позволяет менять изношенную цапфу без замены всего инструмента.

3. Торцевые зенковки (подрезные)

Работают торцом — подрезают уступ, бобышку или прилив на детали. В отличие от цековки, не имеют направляющей — позиционируются по наружному диаметру или по программе станка.

Используются для: - Выравнивания опорной поверхности под гайку/головку болта - Подрезки торца втулки или фланца - Обработки приливов на корпусных деталях

4. Специальные зенковки

• Зенковки-фаскосниматели — ручной инструмент с трещоткой для снятия фаски в труднодоступных местах.
• Зенковки с обратным ходом — для снятия фаски с обратной стороны отверстия (когда доступ только с одной стороны).
• Комбинированные сверло-зенковки — сверлят и сразу снимают фаску за один проход. Экономят время на массовом производстве.

Как выбрать зенковку под задачу

1. Определите тип отверстия

• Нужна фаска под потайной винт → коническая зенковка 90°
• Нужно утопить шестигранный болт → цековка (цилиндрическая)
• Нужно выровнять площадку на литье → торцевая зенковка

2. Выберите материал инструмента под материал заготовки

3. Обороты и подача

Общее правило: зенковка работает на половинных оборотах от сверла того же диаметра. Подача — ручная, плавная, без рывков. При слишком высокой подаче зенковка начинает дрожать, поверхность фаски получается гранёной.

Для конических зенковок критично не перегреть вершину конуса — там самая высокая линейная скорость. При работе с твёрдосплавом обязательно используйте СОЖ.

4. Хвостовик

Большинство зенковок идут с цилиндрическим хвостовиком — универсально для сверлильного и токарного патрона. Конический хвостовик (конус Морзе) — для станков с конусным шпинделем, обеспечивает точное центрирование и передачу большего крутящего момента.

5. Диаметр

Диаметр зенковки выбирается по диаметру головки крепежа. Для потайных винтов DIN 7991 (самый распространённый):

• М3 → головка ~6 мм → зенковка Ø6-8 мм
• М4 → головка ~8 мм → зенковка Ø8-10 мм
• М5 → головка ~10 мм → зенковка Ø10-12 мм
• М6 → головка ~12 мм → зенковка Ø12-16 мм
• М8 → головка ~16 мм → зенковка Ø16-20 мм
• М10 → головка ~20 мм → зенковка Ø20-25 мм

Лучше взять с запасом — зенковка большего диаметра всегда сделает фаску нужного размера (просто не углубляйте до полного диаметра), а вот слишком маленькая — нет.

Типичные ошибки при работе зенковкой

1. Слишком высокие обороты на Р6М5. Быстрорежущая сталь теряет твёрдость при ~550°C. На высоких оборотах вершина конуса мгновенно перегревается, режущая кромка «садится», зенковка перестаёт резать и начинает тереть — только портит поверхность.

2. Работа без СОЖ. На алюминии без СОЖ стружка налипает на режущую кромку — фаска получается рваной. На нержавейке без охлаждения идёт наклёп и зенковка быстро тупится.

3. Сверление зенковкой. Зенковка — не сверло. Попытка сверлить ей новое отверстие ломает режущие кромки (они не рассчитаны на осевую нагрузку) и даёт коническое отверстие вместо цилиндрического.

4. Зенковка без жёсткой фиксации детали. Если деталь не зажата, зенковка «гуляет» — фаска получается овальной, а не круглой. На ручных работах деталь должна быть в тисках.

5. Глубокая цековка одной зенковкой. При глубине цековки больше диаметра инструмента стружка не выходит из углубления — идёт пакетирование, нагрев и поломка. Делайте в несколько проходов с промежуточной очисткой.

Зенковка, зенкер и развёртка: в чём разница

Часто путают, но это три разных инструмента:

Запомнить просто: зенковка — коническая, под головку винта. Зенкер — цилиндрический, калибрует отверстие. Развёртка — финишная точность.

Заключение

Зенковка — простой, но незаменимый инструмент в любом цеху. Стоит копейки по сравнению с фрезами и резцами, а станок без зенковок превращается в генератор заусенцев. Держите в ящике набор из трёх-четырёх конических зенковок (60°, 90°, 120°) и пару цековок под ходовые размеры болтов — и 90% задач по обработке отверстий будут закрыты.

Выбор сводится к трём вопросам: под какой крепёж (угол и тип), какой материал заготовки (выбор материала зенковки), и ручная работа или станок (количество зубьев). Ответили на них — подобрали зенковку.

FAQ

Вопрос: Можно ли заточить затупившуюся коническую зенковку? Ответ: Да, но только по передней поверхности зуба — задний угол у конической зенковки постоянный по образующей конуса, его трогать нельзя. Правильная заточка требует делительной головки или специальной оснастки. В гаражных условиях проще купить новую — цена HSS-зенковки сопоставима со стоимостью заточки у профильного заточника.

Вопрос: Твердосплавная или быстрорежущая — что взять в цех? Ответ: Для универсального применения — Р6М5К5 (кобальтовая). Работает по стали, нержавейке и алюминию, не боится неоптимальных режимов. Твёрдосплав берите когда есть стабильная серийная номенклатура деталей и станок с ЧПУ с СОЖ — тогда он окупается стойкостью.

Вопрос: Почему зенковка бьёт и фаска получается гранёной? Ответ: Три причины: 1) биение патрона (проверьте индикатором), 2) деталь не зажата жёстко (колебания на частоте резания), 3) слишком высокая подача (зенковка «вгрызается» рывками). Последовательно исключите все три.
