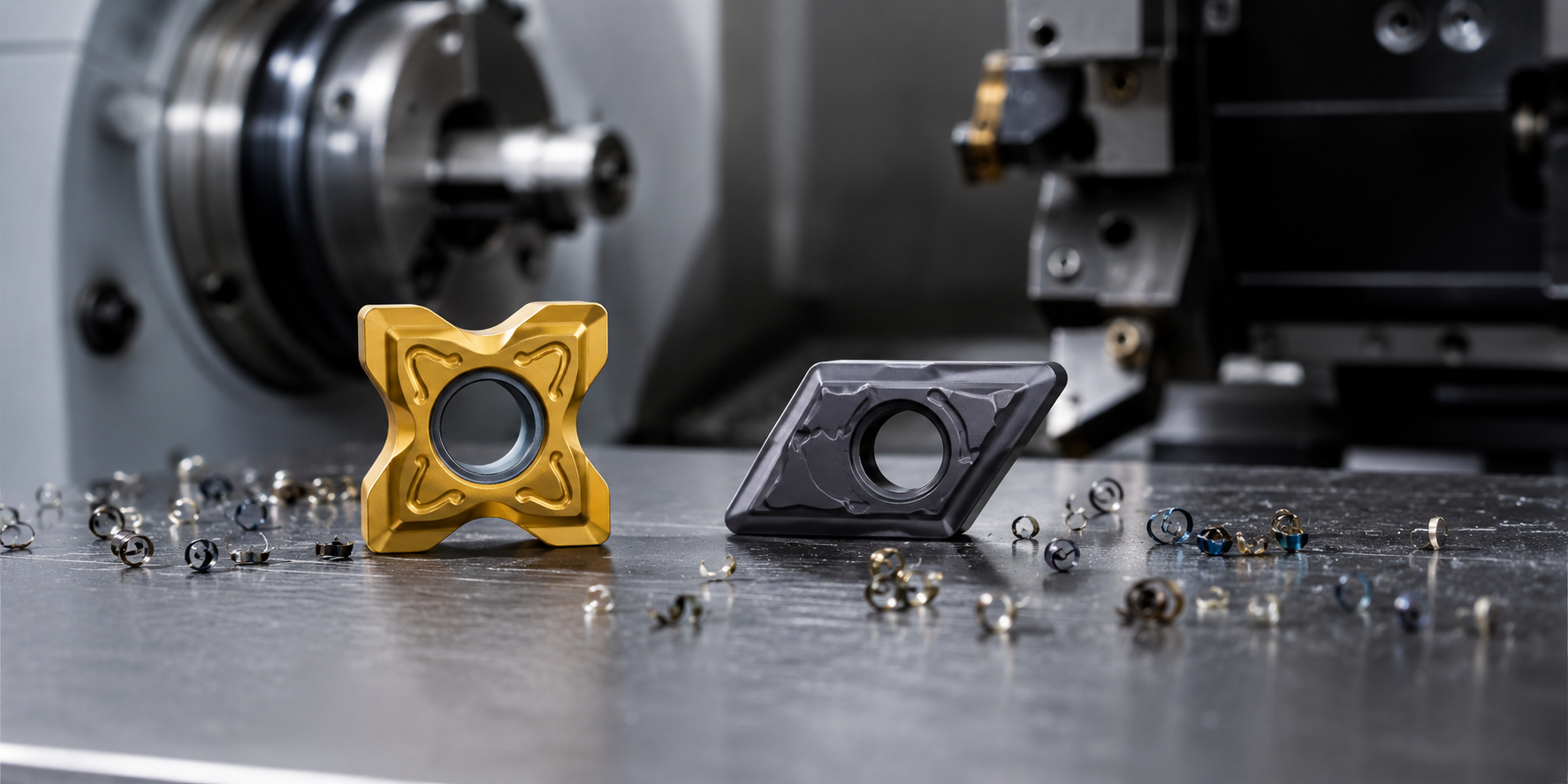

W-пластины vs C-пластины: экономика режущих кромок
О чём речь
CNMG (ромб 80°) и WNMG (тригон 80°) — две самые популярные формы токарных пластин. Обе двухсторонние, обе с отверстием, обе работают в диапазоне 80° при вершине.
Разница в одном: у CNMG — 4 кромки, у WNMG — 6. Казалось бы, W всегда выгоднее — больше кромок за те же деньги. Но не всё так просто. Давайте считать.
Что дают 6 кромок вместо 4
Возьмём конкретный пример. Пластина CNMG 120408 vs WNMG 080408 одного производителя, одного сплава и покрытия:
| CNMG 120408 | WNMG 080408 | |
|---|---|---|
| Количество кромок | 4 (по 2 на сторону) | 6 (по 3 на сторону) |
| Длина режущей кромки | 12 мм | 8 мм |
| Цена за пластину (средняя) | 850 ₽ | 920 ₽ |
| Цена за 1 кромку | 212 ₽ | 153 ₽ |
WNMG на 28% дешевле в пересчёте на одну кромку. На партии в 1000 деталей это ощутимо.
Но это только начало. Смотрим ограничения.
Ограничения W-пластины
1. Глубина резания
Из-за формы тригона у WNMG короче режущая кромка (8 мм против 12 мм у CNMG того же класса размеров). Это значит:
- Максимальная глубина резания ap у WNMG 08 — до 4–5 мм.
- У CNMG 12 — до 6–8 мм.
Если вы обдираете поковку с припуском 6 мм — CNMG справится за один проход, WNMG потребуется два. Два прохода × больше времени = экономия на пластине съедается временем станка.
2. Доступ к уступам
Ромб 80° (CNMG) имеет главный угол в плане φ = 95° в стандартной державке → может обрабатывать уступы и торцы. У тригона 80° (WNMG) главный угол обычно 95° или 90°, но форма ближе к кругу — доступ к узким местам хуже.
3. Чувствительность к вибрациям
У WNMG режущая кромка короче, но зона контакта с заготовкой шире из-за формы. При недостаточной жёсткости станка (люфты, длинный вылет) W-пластина более склонна к вибрациям.
Когда WNMG выгоднее
Ситуация 1: крупная серия, одинаковые детали
Вы точите вал из стали 45, партия 5000 шт. Операция — продольное точение на проход, ap = 2–3 мм. Глубины WNMG хватает, доступа к уступам нет. Меняете кромку раз в 50 деталей.
- CNMG: 5000 / 50 = 100 кромок → 25 пластин × 850 ₽ = 21 250 ₽
- WNMG: те же 100 кромок → 17 пластин × 920 ₽ = 15 640 ₽
Экономия: 5 610 ₽ с одной операции. За год набегает хорошо.
Ситуация 2: получистовая обработка
ap = 0,5–1,5 мм — здесь короткая кромка WNMG вообще не ограничение. Экономия на кромках чистая.
Ситуация 3: когда нужна универсальность
WNMG в державке MWLNR одинаково хорошо делает продольное и торцевое точение под 95°. Одна пластина на две операции — меньше номенклатуры в ящике.
Когда CNMG выгоднее
Ситуация 1: глубокая обдирка
ap > 5 мм. WNMG не хватает кромки — либо сломается, либо потребуется два прохода. Два прохода × лишнее время станка > экономия на кромках.
Ситуация 2: тяжёлое прерывистое резание
Корка, сварные швы, эксцентричное литьё. CNMG с длинной кромкой 12 мм держит удар лучше, чем WNMG с 8 мм — больше металла за кромкой.
Ситуация 3: малая серия, частая переналадка
Вы точите 10 разных деталей по 20 штук. Пластина не успевает выработать все 6 кромок — вы её снимаете, переставляете на другую операцию, теряете. В таких условиях разница в цене за кромку не играет роли.
Сравнительная таблица по операциям
| Операция | ap | Рекомендация | Почему |
|---|---|---|---|
| Обдирка стали 3–8 мм | 5+ мм | CNMG | Длинная кромка, один проход |
| Получистовое точение | 1–3 мм | WNMG | Хватает кромки, экономия 28% |
| Чистовое точение | 0,1–0,5 мм | WNMG | Глубина не важна, важна экономия |
| Торцевание с уступом | 2–4 мм | CNMG | Лучше доступ к уступам |
| Продольное крупной серией | 2–3 мм | WNMG | Экономия на кромках × большой объём |
| Прерывистое, корка, биение | 3–6 мм | CNMG | Прочнее, длиннее кромка |
| Мелкосерийка, частые переналадки | Любая | CNMG | Неважно, 4 или 6 кромок — всё равно не выработаете все |
Другие многогранные формы: коротко
| Форма | Кромок | Когда брать |
|---|---|---|
| S (квадрат) | 4 | То же что CNMG, но 90° — для подрезки торцов |
| T (треугольник) | 3 | Расточка, узкие места — но дороже за кромку |
| V (ромб 35°) | 2 | Только чистовая, профильная обработка |
| R (круглая) | Вся окружность | Фасонная обработка, самая прочная геометрия |
| H (шестигранник) | 6 | Фрезерование — огромные подачи, черновая |
Практический алгоритм выбора
- Оцените глубину резания. Если > 5 мм — CNMG, иначе можно WNMG.
- Оцените серийность. Меньше 100 деталей в месяц — не заморачивайтесь, берите что есть.
- Оцените доступ. Если нужен подход к уступу или узкому месту — CNMG.
- Посчитайте экономию. Сколько кромок в месяц × цена за кромку = экономия на WNMG. Если экономия > стоимости державки MWLNR — покупайте державку и переходите на W.
Итог: WNMG — это про экономию на крупных сериях. CNMG — про универсальность и глубину резания. У станочника должны быть оба варианта.
