Точение — базовая операция любого механического цеха. На токарных станках обрабатывают валы, втулки, фланцы, оси, кольца и десятки других деталей, а от правильного выбора режимов резания напрямую зависят три вещи: производительность, качество поверхности и стойкость инструмента. Ошибка в скорости или подаче оборачивается либо сгоревшей за смену пластиной, либо «рваной» поверхностью, которую приходится переделывать.

В этом руководстве мы разберём три главных параметра режима резания при точении — скорость резания, подачу и глубину резания, покажем формулы расчёта, приведём справочные таблицы по материалам и разберём типичные ошибки, которые допускают даже опытные станочники. Статья будет полезна и технологу, и наладчику, и тому, кто только осваивает токарный станок.

Что такое режимы резания при точении

Режимы резания — это совокупность трёх взаимосвязанных параметров, которые задаются на станке перед началом обработки:

Скорость резания Vc — скорость, с которой режущая кромка перемещается относительно поверхности заготовки. Измеряется в метрах в минуту (м/мин).
Подача f — перемещение резца вдоль заготовки за один оборот шпинделя. Измеряется в миллиметрах на оборот (мм/об).
Глубина резания t (ap) — толщина слоя металла, снимаемого за один проход. Измеряется в миллиметрах.

Все три параметра влияют друг на друга и на результат. Увеличить скорость — вырастет производительность, но снизится стойкость инструмента и может ухудшиться качество поверхности. Увеличить подачу — то же самое, плюс возрастёт нагрузка на резец. Увеличить глубину — можно снять больше металла за проход, но резец должен быть достаточно жёстким.

Задача технолога — найти баланс, при котором деталь изготавливается с нужной точностью и шероховатостью за минимальное время и с приемлемым расходом инструмента.

Скорость резания Vc: что это и как рассчитать

Скорость резания — это главный параметр, определяющий и стойкость инструмента, и качество поверхности. Она зависит от трёх факторов: обрабатываемого материала, материала режущей части и вида обработки (черновая или чистовая).

Формула скорости резания при точении:

Vc = π × D × n / 1000

где: - Vc — скорость резания, м/мин; - π — 3,14159; - D — диаметр обрабатываемой поверхности, мм; - n — число оборотов шпинделя, об/мин.

Из этой формулы легко выразить нужное число оборотов:

n = 1000 × Vc / (π × D)

Например, если мы точим заготовку диаметром 50 мм из конструкционной стали быстрорежущим резцом Р6М5 при рекомендованной скорости 25 м/мин, то обороты шпинделя составят:

n = 1000 × 25 / (3,14 × 50) ≈ 159 об/мин.

Для твердосплавного резца допустимая скорость по той же стали в 3–4 раза выше — порядка 90–120 м/мин, и обороты соответственно вырастут до 570–760 об/мин. Отсюда главное правило: твердосплавный инструмент позволяет работать в разы быстрее быстрорежущего.

Подача при точении: черновая и чистовая

Подача — это перемещение резца за один оборот заготовки. Она напрямую определяет шероховатость поверхности и толщину стружки.

Черновая подача выбирается максимально возможной, насколько позволяет жёсткость системы станок–приспособление–инструмент–деталь. Для наружного точения стали это обычно 0,2–0,5 мм/об, для чугуна — 0,3–0,7 мм/об. Чем больше подача, тем выше производительность, но тем грубее поверхность и больше нагрузка на резец.

Чистовая подача подбирается исходя из требуемой шероховатости. Для чистового прохода по стали типичные значения — 0,05–0,15 мм/об. Чем меньше подача, тем ниже шероховатость, но слишком маленькая подача (менее 0,03 мм/об) приводит к тому, что резец не режет, а «давит» металл — поверхность начинает наклёпываться, а инструмент быстро изнашивается.

Зависимость шероховатости от подачи описывается формулой: теоретическая высота неровностей пропорциональна квадрату подачи. То есть уменьшив подачу в два раза, мы снижаем шероховатость примерно в четыре раза.

Глубина резания: черновой и чистовой проход

Глубина резания t — это толщина слоя металла, снимаемого за один проход. При наружном точении она равна полуразности диаметров до и после прохода.

Черновой проход снимает основную часть припуска. Глубина обычно составляет 2–6 мм на сторону, в тяжёлых случаях — до 10–15 мм. Ограничения — мощность станка и прочность пластины.

Чистовой проход снимает оставшийся припуск и формирует окончательную поверхность. Глубина — 0,1–0,5 мм на сторону. При совсем малой глубине (менее 0,05 мм) резец начинает скользить по поверхности, не срезая стружку, что ускоряет износ по задней поверхности.

Правило распределения припуска: на черновую обработку оставляют 70–80 % припуска, на чистовую — 20–30 %. Общий припуск под точением обычно не превышает 2–4 мм на сторону при нормальной точности заготовки.

Влияние материала заготовки на режимы

Обрабатываемый материал — первый фактор, с которого начинают подбор режимов. Каждый материал имеет свою обрабатываемость, то есть относительную лёгкость резания.

Конструкционные и углеродистые стали (Ст3, 20, 45) — самая «удобная» группа. Режутся на высоких скоростях, дают сливную стружку, хорошо ломаются при правильной геометрии пластины.

Легированные и инструментальные стали требуют снижения скорости на 20–40 % из-за повышенной прочности и склонности к наклёпу.

Нержавеющие стали (12Х18Н10Т и аналоги) — вязкие, склонны к наростообразованию и наклёпу. Скорость снижают до 50–90 м/мин, обязательно используют СОЖ, а подачу не занижают, чтобы резец всё время резал свежий металл, а не «давил» уже наклёпанный слой.

Чугун режется на сравнительно высоких скоростях, но даёт элементную и сыпучую стружку, абразивно изнашивающую инструмент. Работают обычно без СОЖ.

Алюминий и медные сплавы — мягкие, режутся на максимальных скоростях (250–500 м/мин и выше), главное — острая кромка и правильные передние углы, чтобы избежать налипания.

Титан и жаропрочные сплавы — самая сложная группа. Низкая теплопроводность приводит к концентрации тепла в зоне резания, поэтому скорость ограничивают 30–60 м/мин, а подачу и глубину держат умеренными.

Влияние материала режущей части

Материал режущей части определяет, какую скорость выдержит инструмент без катастрофического износа.

Быстрорежущая сталь (Р6М5, Р6М5К5, Р18) — дешёвый и прочный материал, работает на скоростях 20–45 м/мин по стали. Кобальтовые марки (Р6М5К5) держат чуть больше. Быстрорез незаменим для отрезных и фасонных резцов, мелких и ответственных работ, а также при обработке с ударами.

Твёрдый сплав (ВК8, Т15К6, Т5К10 и современные P/M/K-группы) — основной материал для точения. Работает на скоростях 90–250 м/мин. Вольфрамокобальтовые сплавы (группа K) — для чугуна и цветных металлов, титановольфрамовые (группа P) — для стали.

Керамика и керметы — для чистовой обработки закалённых сталей и чугуна на сверхвысоких скоростях (до 500–800 м/мин), но без ударов и с жёсткой системой.

Кубический нитрид бора (CBN) — для точения закалённых сталей (HRC 45–68) взамен шлифования.

Поликристаллический алмаз (PCD) — для алюминия, цветных металлов, композитов; скорость до 1000 м/мин и выше.

Выбор материала пластины — это всегда компромисс между скоростью (производительностью) и прочностью (стойкостью к ударам и выкрашиванию).

Режимы для твердосплавных сменных пластин

Современное точение в основном выполняется резцами со сменными твердосплавными пластинами. Именно на них заточен весь расчёт режимов в каталогах производителей.

Для каждой пластины производитель указывает: - рекомендуемый диапазон подачи (например, 0,1–0,4 мм/об); - диапазон глубины резания (например, 0,5–5 мм); - диапазон скорости резания для разных групп материалов (P, M, K, N, S, H).

Стартовый подбор режимов для сменной пластины выглядит так:

Определяем группу материала по ISO (P — сталь, M — нержавейка, K — чугун, N — цветные, S — жаропрочные, H — закалённые).
Берём из каталога среднее значение скорости для этой группы.
Выбираем подачу в зависимости от операции: черновая — ближе к верхней границе, чистовая — к нижней.
Назначаем глубину по припуску, не выходя за пределы рекомендованного диапазона.
После первого прохода корректируем скорость и подачу по фактической стойкости и виду стружки.

Геометрия пластины тоже влияет на режимы: пластины с большим радиусом при вершине и толстым сечением выдерживают большую подачу, но дают грубее поверхность; острые и тонкие — наоборот.

Режимы для разных токарных операций

Наружное продольное точение — самая жёсткая операция, допускает максимальные режимы. Глубина 2–6 мм, подача 0,2–0,5 мм/об.

Внутреннее точение (растачивание) — жёсткость ниже из-за вылета оправки, поэтому режимы снижают на 20–40 % относительно наружного точения. Важен контроль вибраций.

Отрезка и канавки — подача умеренная (0,05–0,15 мм/об), скорость чуть ниже основной из-за узкой зоны резания и затруднённого отвода стружки. Обязательна точная установка отрезного резца по центру.

Нарезание резьбы резцом — многопроходная операция с малой глубиной на проход (0,05–0,3 мм) и малыми подачами. Скорость — 15–60 м/мин в зависимости от материала и типа резца.

Обработка фасок и торцов — режимы близки к наружному точению, но с учётом прерывистого резания на торце.

Контроль стружки и качество поверхности

Правильный режим резания — это ещё и правильная стружка. Хорошая стружка при точении стали — короткая, ломающаяся на сегменты, а не длинная «борода», наматывающаяся на заготовку и резец.

Если стружка не ломается, значит подача слишком мала для данной глубины или пластина без стружколома. Увеличьте подачу или выберите пластину с более агрессивной геометрией стружколома.

Качество поверхности при чистовом проходе зависит от подачи, радиуса при вершине пластины и скорости. Чем меньше подача и больше радиус — тем чище поверхность. Но слишком малая подача при большой скорости приводит к вибрациям и «дроблению» поверхности. Баланс подбирается опытным путём, начиная с рекомендаций каталога.

Типичные ошибки при выборе режимов

Слишком высокая скорость на быстрорезе. Быстрорежущий резец, пущенный на твердосплавных скоростях, «садится» за считанные минуты. Всегда проверяйте, из какого материала режущая часть.
Заниженная подача при чистовом проходе. Подача 0,02–0,03 мм/об вместо резания даёт трение и наклёп — поверхность блестит, но износ идёт быстрее, а размер «плывёт».
Глубина меньше радиуса при вершине. Если глубина резания меньше радиуса скругления вершины пластины, пластина работает не режущей кромкой, а вершиной — появляются вибрации и плохая поверхность.

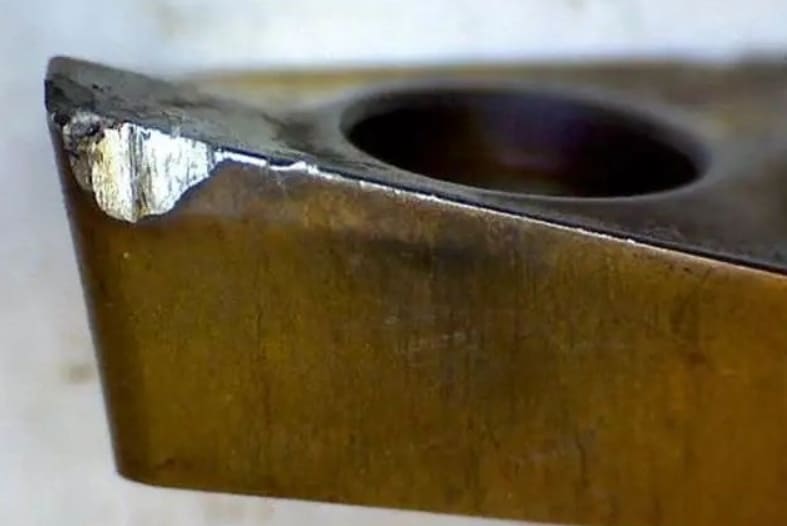

Работа на изношенной кромке. Продолжение работы на затупленной пластине «для экономии» ведёт к росту усилий, нагреву и в итоге — к поломке пластины и браку детали.
Игнорирование СОЖ там, где она нужна. Нержавейка и жаропрочные сплавы без охлаждения дают нарост и быстрый износ. Чугун, наоборот, часто точат всухую.
Недостаточная жёсткость. Высокие режимы на слабом креплении заготовки или с большим вылетом резца дают вибрации, которые убивают и пластину, и геометрию детали.

Практический пример расчёта

Задача: обточить вал из стали 45 диаметром 60 мм до диаметра 54 мм на длине 200 мм твердосплавным резцом. Припуск — 3 мм на сторону.

Черновой проход: - Глубина t = 2,5 мм (оставляем 0,5 мм на чистовой). - Скорость Vc = 140 м/мин (сталь 45, твердосплав). - Обороты: n = 1000 × 140 / (3,14 × 60) ≈ 743 об/мин. - Подача f = 0,3 мм/об. - Машинное время: 200 мм / (0,3 мм/об × 743 об/мин) ≈ 0,9 мин.

Чистовой проход: - Глубина t = 0,5 мм. - Скорость Vc = 180 м/мин (чистовой режим выше). - Обороты: n = 1000 × 180 / (3,14 × 55) ≈ 1042 об/мин. - Подача f = 0,1 мм/об. - Машинное время: 200 / (0,1 × 1042) ≈ 1,9 мин.

Итого два прохода — чуть меньше трёх минут машинного времени. Увеличив подачу на черновом проходе до 0,4 мм/об, можно сэкономить ещё 20–30 % времени, если жёсткость станка позволяет.

FAQ

Вопрос: Чем отличается скорость резания от числа оборотов? Ответ: Скорость резания Vc — это линейная скорость кромки относительно заготовки (м/мин). Число оборотов n — это скорость вращения шпинделя (об/мин). Они связаны через диаметр: при одном и том же числе оборотов скорость резания тем выше, чем больше диаметр заготовки.

Вопрос: Какие обороты ставить при точении стали 45 резцом из Р6М5? Ответ: Для быстрореза по стали 45 скорость резания 25–35 м/мин. При диаметре 40 мм это n = 1000 × 30 / (3,14 × 40) ≈ 240 об/мин. Твердосплавный резец позволит поднять обороты до 700–1000 об/мин.

Вопрос: Почему на нержавейке нельзя занижать подачу? Ответ: Нержавеющие стали склонны к наклёпу. При малой подаче резец трётся о поверхность и наклёпывает её, а при следующем проходе режет уже упрочнённый слой, что резко ускоряет износ. Подача должна быть достаточной, чтобы резец гарантированно срезал стружку.

Вопрос: Нужна ли СОЖ при точении чугуна? Ответ: Обычно нет. Чугун даёт сыпучую стружку, которая сама отводит тепло, а СОЖ лишь превращает её в абразивную пасту. Чугун точат всухую или с отсосом пыли.

Вопрос: Что делать, если станок вибрирует? Ответ: Снизить скорость и глубину, уменьшить вылет резца, проверить крепление заготовки, а при растачивании — использовать антивибрационную оправку. Часто помогает и увеличение подачи — резец «вгрызается» в металл и вибрация уходит.

Правильно подобранные режимы резания — это навык, который приходит с практикой, но опирается на простые формулы и справочные данные, приведённые выше. Начинайте с рекомендаций производителя инструмента, контролируйте стружку и состояние кромки, и вы быстро найдёте оптимальный баланс скорости, качества и стойкости.

📞 Звоните: +7 (905) 350-43-77 📦 Каталог: https://agteh.ru/catalog/

Обрабатываемый материал	Скорость Vc, м/мин
Алюминий и его сплавы	250–500
Латунь, бронза	150–250
Конструкционная сталь (Ст3, 45)	90–150
Легированная сталь	70–120
Нержавеющая сталь	50–90
Чугун серый	80–140
Титан и титановые сплавы	30–60
Закалённая сталь (HRC 45–60)	20–40

Режимы резания при точении: скорость, подача и глубина — полное руководство
