Что такое плашка и где она применяется

Плашка (лерка) — это резьбонарезной инструмент для формирования наружной резьбы на цилиндрических заготовках. Если метчик нарезает резьбу в отверстии, то плашка — на стержне, болте, шпильке, трубе. В паре с плашкодержателем она используется в слесарных, токарных и ремонтных работах, а также в мелкосерийном производстве.

Плашки востребованы везде, где нужно восстановить сорванную резьбу на изношенном крепеже, изготовить нестандартный болт или шпильку, нарезать резьбу на валу под гайку, либо подготовить трубное соединение. В отличие от резьбофрезерования на станках с ЧПУ, работа плашкой — ручной или полуручной процесс, не требующий сложной оснастки. Именно поэтому плашка остаётся незаменимым инструментом в арсенале любого слесаря.

Где применяют плашки

Ремонтные мастерские и автосервисы — восстановление сорванной резьбы на болтах, шпильках, тягах. Изготовление нестандартного крепежа для импортной техники.
Сантехника и теплоснабжение — нарезание трубной цилиндрической и конической резьбы на водопроводных и газовых трубах, фитингах, сгонах.
Производство металлоконструкций — резьбовые соединения в каркасах, опорах, ограждениях.
Изготовление метизов — мелкосерийный выпуск болтов, винтов, шпилек, анкеров.
Судоремонт и железнодорожное хозяйство — изготовление крепежа нестандартных размеров «по месту».
Домашняя мастерская — ремонт садовой техники, мебели, велосипедов.

Основные типы плашек

1. Круглые плашки (ГОСТ 9740)

Самый распространённый и массовый тип. Представляют собой цельное закалённое кольцо с режущими кромками, сформированными стружечными отверстиями (обычно 3–5 отверстий, в зависимости от диаметра). Наружный диаметр стандартизован: 16, 20, 25, 30, 38, 45, 55 мм. Фиксируются в плашкодержателе тремя стопорными винтами под конус 60°.

Конструктивные особенности: - Заборный конус с двух сторон — плашка двусторонняя, при износе одной стороны переворачивается. - Стружечные отверстия обеспечивают отвод стружки и формируют передний угол режущего клина. - Затылование по профилю резьбы обеспечивает задний угол.

Плюсы: высокая жёсткость, стабильная точность центрирования, долговечность (две рабочие стороны), стандартизованные посадочные размеры.

Минусы: невозможность регулировки диаметра — одна плашка нарезает один строго определённый размер резьбы. При износе точность падает необратимо — плашка идёт в утиль.

2. Разрезные плашки (ГОСТ 21760)

Имеют радиальный разрез шириной 1–2 мм, позволяющий регулировать диаметр в небольшом диапазоне — обычно ±0,1–0,3 мм от номинала. Регулировка выполняется двумя винтами плашкодержателя: один сжимает корпус, уменьшая диаметр резьбы, другой (упорный) разжимает, увеличивая.

Применение: черновое нарезание резьбы с последующей чистовой калибровкой круглой плашкой. Особенно полезны при нарезании резьбы на прутках с минусовым допуском по диаметру — разрезная плашка компенсирует отклонение.

Плюсы: возможность подгонки посадки, компенсация износа в небольших пределах.

Минусы: меньшая жёсткость из-за разреза, склонность к «разбиванию» резьбы при чрезмерном разжатии, более сложная настройка.

3. Трубные плашки

Предназначены для трубной резьбы — конической (BSPT / R, NPT) и цилиндрической (BSPP / G). Отличаются углом профиля 55° (против 60° у метрической) и измерением шага в дюймах (число ниток на дюйм).

Коническая трубная резьба (R / Rc / BSPT, ГОСТ 6211) — обеспечивает герметичность соединения без дополнительных уплотнителей за счёт заклинивания витков по конусу 1:16. Используется в газопроводах, гидравлике высокого давления, пневмосистемах.

Цилиндрическая трубная резьба (G / BSPP, ГОСТ 6357) — требует уплотнительной прокладки, фум-ленты или анаэробного герметика. Применяется в водопроводах, системах отопления, фитингах общего назначения.

NPT (National Pipe Taper) — американский стандарт конической трубной резьбы с углом профиля 60° и конусностью 1:16. Широко применяется в нефтегазовом оборудовании американского производства.

4. Плашки для дюймовой резьбы

Для нарезания резьбы по стандартам UNC/UNF (США, Unified Thread Standard) и BSW/BSF (Великобритания, Whitworth). Угол профиля 60° (UNC/UNF) или 55° (BSW). Шаг задаётся числом ниток на дюйм (TPI), а не миллиметрами.

UNC (Unified Coarse) — крупный шаг, аналог метрической основной резьбы
UNF (Unified Fine) — мелкий шаг, для ответственных соединений
BSW (British Standard Whitworth) — классический дюймовый стандарт с углом 55°
BSF (British Standard Fine) — мелкий шаг для точной механики

Востребованы при ремонте импортного оборудования: станков, двигателей, гидравлики европейского и американского производства.

5. Плашки для трапецеидальной резьбы (Tr, ГОСТ 24738)

Для ходовых винтов станков, прессов, домкратов, задвижек. Угол профиля 30°. Резьба трапецеидального профиля выдерживает высокие осевые нагрузки и используется в механизмах передачи движения.

Особенность — большая глубина профиля относительно шага. Нарезание трапецеидальной резьбы требует большего крутящего момента и, как правило, выполняется на токарном станке, а не вручную.

Материалы изготовления: от 9ХС до твёрдого сплава

Р6М5 (HSS, ГОСТ 19265)

Быстрорежущая сталь — отраслевой стандарт для универсальных плашек. Химический состав: 0,82–0,90% C, 3,8–4,4% Cr, 4,8–5,3% Mo, 5,5–6,5% W, 1,7–2,1% V.

Характеристики: твёрдость 63–65 HRC, теплостойкость до 620°C, предел прочности на изгиб 3000–3500 МПа.

Применение: конструкционные и легированные стали (Ст3, 45, 40Х, 30ХГСА), чугун, цветные металлы. Оптимальное соотношение цена/ресурс для 80% задач.

Р6М5К5 (HSS-Co, ГОСТ 19265)

Тот же базовый состав с добавкой 4,7–5,2% кобальта. Кобальт повышает красностойкость и вторичную твёрдость.

Характеристики: твёрдость 64–66 HRC, теплостойкость до 640°C.

Применение: нержавеющие стали (12Х18Н10Т, AISI 304/316), жаропрочные сплавы, титановые сплавы. Рекомендуется, когда плашка из Р6М5 «садится» после 3–5 деталей — кобальтовая держит 15–20.

Р18 (HSS, ГОСТ 19265)

Классическая быстрорежущая сталь с высоким содержанием вольфрама (17–18,5%).

Характеристики: твёрдость 63–65 HRC, исключительная износостойкость за счёт карбидов вольфрама. Но ниже ударная вязкость — склонна к выкрашиванию режущей кромки при вибрациях.

Применение: чистовое нарезание резьбы в стабильных условиях на станках. Хороша для латуни и бронзы.

9ХС и ХВГ (легированные стали, ГОСТ 5950)

Бюджетные инструментальные стали для разовых и ремонтных работ.

9ХС: 0,85–0,95% C, 1,2–1,6% Cr, 1,2–1,6% Si. Твёрдость 60–63 HRC. Подходит для мягких сталей (Ст3, 10, 20) и цветных металлов.

ХВГ: 0,9–1,05% C, 0,9–1,2% Cr, 1,2–1,6% W, 0,8–1,1% Mn. Твёрдость 61–63 HRC. Лучше держит кромку, чем 9ХС, за счёт вольфрама.

Ресурс в 2–3 раза ниже Р6М5, но цена в 2–3 раза меньше. Для эпизодического использования — оправданный выбор.

Твёрдый сплав (ВК8, Т15К6, ГОСТ 3882)

Карбид вольфрама с кобальтовой связкой. Максимальная износостойкость для серийного и массового производства.

Характеристики: твёрдость 87–91 HRA, теплостойкость до 900°C, но низкая ударная вязкость.

Применение: автоматы продольного точения, резьбонарезные станки-автоматы. Требуют жёсткой оснастки, точного центрирования и обильного охлаждения. Ошибка в настройке = мгновенное разрушение пластины.

Как выбрать плашку: 6 ключевых параметров

1. Тип резьбы

Первое и главное: определите стандарт резьбы. Ошибка здесь делает плашку бесполезной, а заготовку — браком.

Стандарт	Обозначение	Угол профиля	Пример
Метрическая (основной шаг)	М	60°	М10 (шаг 1,5)
Метрическая (мелкий шаг)	М	60°	М10×1,25
Дюймовая UNC	UNC	60°	3/8"-16 UNC
Дюймовая UNF	UNF	60°	3/8"-24 UNF
Дюймовая BSW	BSW	55°	3/8"-16 BSW
Трубная цилиндрическая	G	55°	G 1/2"
Трубная коническая	R	55°	R 1/2"
Трапецеидальная	Tr	30°	Tr16×4

2. Шаг резьбы (для метрической)

Метрическая резьба бывает с основным (крупным) и мелким шагом. Плашка нарезает только тот шаг, под который изготовлена. Например, М12 может быть с шагом 1,75 (основной), 1,5, 1,25 или 1,0 мм. Проверьте шаг штангенциркулем или резьбомером, прежде чем покупать плашку.

3. Материал заготовки

Материал заготовки	Рекомендуемая плашка	Ресурс (ориентир)
Конструкционная сталь (Ст3, 45)	Р6М5	80–120 деталей
Легированная сталь (40Х, 30ХГСА)	Р6М5К5	50–80 деталей
Нержавеющая сталь (12Х18Н10Т)	Р6М5К5, тв. сплав	15–30 деталей
Чугун (СЧ20)	Р6М5, Р18	50–70 деталей
Алюминий, латунь	9ХС, Р6М5	150+ деталей
Титан, жаропрочные сплавы	Твёрдый сплав	10–20 деталей

4. Условия нарезания

Ручное нарезание: круглые или разрезные плашки с плашкодержателем и воротком. Диаметр резьбы до М20.
Токарный станок (задняя бабка): круглые плашки в плавающей державке. Диаметр резьбы до М36.
Резьбонарезной автомат: твердосплавные плашки в жёсткой державке, обильное охлаждение.
Нарезание на вертикально-сверлильном станке: специальные машинные плашки в предохранительном патроне (с муфтой, исключающей поломку при затуплении).

5. Точность резьбы

Круглые нерегулируемые плашки обеспечивают класс точности 6g–6h (средний класс по ГОСТ 16093). Этого достаточно для большинства крепёжных соединений.

Разрезные плашки позволяют подогнать посадку в пределах 0,2–0,3 мм, но требуют пробных проходов и контроля калибром-кольцом.

Для ответственных резьбовых соединений (штоки гидроцилиндров, шпильки головки блока) рекомендуется комбинация: черновой проход разрезной плашкой + чистовой — круглой + контроль калибром.

6. Комплектность: поштучно или набор

Наборы плашек (обычно М3–М12 в боксе с плашкодержателем) удобны для мастерских широкого профиля. Один плашкодержатель обслуживает несколько типоразмеров, цена набора на 30–40% ниже суммы отдельных позиций.

Но если вам нужны конкретные нестандартные размеры (М14×1,5, М22×2, трубная G 3/4"), дешевле брать поштучно. Наборы редко включают мелкие шаги и дюймовые плашки.

Технология нарезания резьбы плашкой

Подготовка заготовки

Диаметр стержня должен быть на 0,1–0,3 мм меньше наружного диаметра резьбы. Причина: при нарезании металл частично выдавливается, и гребни резьбы поднимаются. Если взять пруток ровно Ø 10 мм под М10, резьба получится «рваной» с заусенцами на вершинах.

Рекомендованные диаметры стержней: - М6: пруток Ø 5,8–5,9 мм - М8: пруток Ø 7,8–7,9 мм - М10: пруток Ø 9,8–9,9 мм - М12: пруток Ø 11,7–11,8 мм - М16: пруток Ø 15,7–15,8 мм - М20: пруток Ø 19,7–19,8 мм

Снимите фаску 1,5–2 × 45° на торце заготовки — это облегчит заход плашки и предотвратит задир первого витка.
Закрепите заготовку вертикально в тисках. Перекос при зажиме = перекос резьбы. Для длинных заготовок используйте призматические губки или кондуктор.

Процесс нарезания

Закрепите плашку в плашкодержателе: для круглых — стопорными винтами, для разрезных — регулировочными (сначала слегка зажмите упорный винт, затем поджимной).
Нанесите СОЖ. Обильно, на всю режущую часть. Без СОЖ ресурс плашки падает в 3–5 раз.
Для стали: индустриальное масло И-20 или сульфофрезол
Для алюминия: керосин или уайт-спирит (препятствуют налипанию)
Для нержавейки: эмульсия 5-7% + противозадирные присадки
Установите плашку на торец заготовки строго перпендикулярно. Малейший перекос на старте = «пьяная» резьба на всей длине.
Вращайте плавно с равномерным усилием: 1–2 оборота вперёд, пол-оборота назад для дробления стружки. Это самый важный приём. Без реверса длинная сливная стружка забивает канавки и может сломать плашку.
Добавляйте СОЖ каждые 3–4 прохода.
Периодически снимайте плашку и очищайте стружечные отверстия щёткой.
После нарезания проверьте резьбу калибром-кольцом или ответной гайкой. Гайка должна наворачиваться от руки без люфта.

Частые ошибки и их причины

Ошибка	Причина	Решение
Резьба «рваная», с заусенцами	Слишком большой диаметр заготовки	Уменьшить диаметр на 0,1–0,2 мм
Плашка закусывает, не идёт	Недостаток СОЖ или тупая плашка	Добавить СОЖ или заменить плашку
Гайка заедает после 3–4 витков	Перекос плашки при старте	Проверить перпендикулярность, начать заново
Резьба «разбитая», гайка люфтит	Разрезная плашка разжата сильнее нужного	Поджать регулировочный винт
Плашка лопнула	Слишком большой крутящий момент или закалённая заготовка	Проверить твёрдость заготовки
Резьба неполного профиля	Недостаточная глубина — заготовка малого диаметра	Увеличить диаметр прутка
Сорванные первые витки	Слишком резкий старт без фаски	Сделать фаску, снизить усилие на старте

Сравнение: плашка, резьбофреза и гребёнка

Понимание места плашки среди других резьбонарезных инструментов помогает сделать правильный выбор под конкретную задачу.

Параметр	Плашка	Резьбовая гребёнка	Резьбофреза
Тип резьбы	Наружная	Наружная	Наружная + внутренняя
Диапазон диаметров	М1–М52	М6–М60	М2–М100+
Точность	6g–6h	6g	4g–5g
Производительность	Низкая (ручная)	Средняя (токарный станок)	Высокая (ЧПУ)
Стоимость инструмента	300–2 000 ₽	1 000–5 000 ₽	2 000–15 000 ₽
Стойкость (сталь 45)	80–120 деталей	200–400 деталей	500–2000+ деталей
Переточка	Нет	Многократная	Многократная (для цельных)
Требуемое оборудование	Плашкодержатель	Токарный станок	Фрезерный с ЧПУ

Вывод: для ремонта, единичного изготовления и мелких серий плашка — оптимальный выбор по соотношению цена/качество. Для серийного производства на станках выгоднее гребёнка (токарка) или резьбофреза (фрезерный ЧПУ) — выше ресурс и скорость.

Плашки в каталоге AGTEH

В нашем каталоге представлено 465 позиций плашек, закрывающих все основные типы и размеры для металлообработки:

Круглые плашки Р6М5 и Р6М5К5 для метрической резьбы М2–М52
Дюймовые плашки UNC/UNF и BSW/BSF для ремонта импортной техники
Трубные плашки G (цилиндрические) и R (конические) для сантехники и газового оборудования
Трапецеидальные плашки Tr10–Tr40 для ходовых винтов
Плашки 9ХС — бюджетный вариант для эпизодических работ
Наборы плашек с плашкодержателями для мастерских

Все плашки — в наличии на складе в Уфе. Доставка по России транспортными компаниями: Деловые Линии, СДЭК, Почта России. Работаем с НДС и без, для юрлиц и ИП.

FAQ

Вопрос: Можно ли нарезать резьбу плашкой на калёной стали? Ответ: Нет. Твёрдость заготовки выше 35 HRC приводит к быстрому износу или поломке плашки. Даже твердосплавная плашка не рассчитана на резание закалённой стали — твёрдый сплав выкрашивается. Решение: отпустить заготовку, нарезать резьбу, затем при необходимости закалить снова. Либо использовать шлифование резьбы (спецоборудование).

Вопрос: Чем отличается плашка от лерки? Ответ: Ничем. Лерка — устаревшее название плашки, которое до сих пор встречается в обиходе у слесарей старой школы. Технически это один и тот же инструмент. Слово происходит от немецкого «Lehre» — калибр, шаблон, что указывает на изначальное применение плашек как калибрующего инструмента.

Вопрос: Какой плашкодержатель выбрать под свою плашку? Ответ: Плашкодержатели подбираются по наружному диаметру плашки. Стандартные размеры: Ø 25 мм (для М2–М6), Ø 30 мм (М8–М12), Ø 38 мм (М14–М20), Ø 45 мм (М22–М33), Ø 55 мм (М36–М52). Универсальные плашкодержатели имеют сменные вкладыши и перекрывают 2–3 размера.

Вопрос: Сколько проходов нужно для нарезания резьбы? Ответ: Для резьбы до М16 — один проход круглой плашкой. Для М18–М30 — два прохода: черновой разрезной плашкой + чистовой круглой. Для резьбы свыше М30 — три прохода. Трапецеидальная резьба любого диаметра — минимум 2–3 прохода из-за большой глубины профиля.

Вопрос: Можно ли заточить изношенную плашку? Ответ: Нет. Плашка — неперетачиваемый инструмент. Режущие кромки формируются при изготовлении и термообработке, задний угол создаётся затылованием. При износе кромок плашка подлежит замене. Попытка заточки напильником или надфилем только ухудшит геометрию.

Вопрос: Почему на корпусе плашки есть цифры с дробью — 1.5, 1.25? Ответ: Это шаг резьбы в миллиметрах. Например, маркировка «М10 1.5» означает плашку для резьбы М10 с шагом 1,5 мм (основной шаг). «М10 1.0» — та же М10, но мелкий шаг 1,0 мм. Плашка нарезает только тот шаг, который указан на маркировке.

📞 Звоните: +7 (905) 350-43-77 📦 Каталог плашек: https://agteh.ru/catalog/category/category-9ddec9/ 🛒 Все категории: https://agteh.ru/catalog/

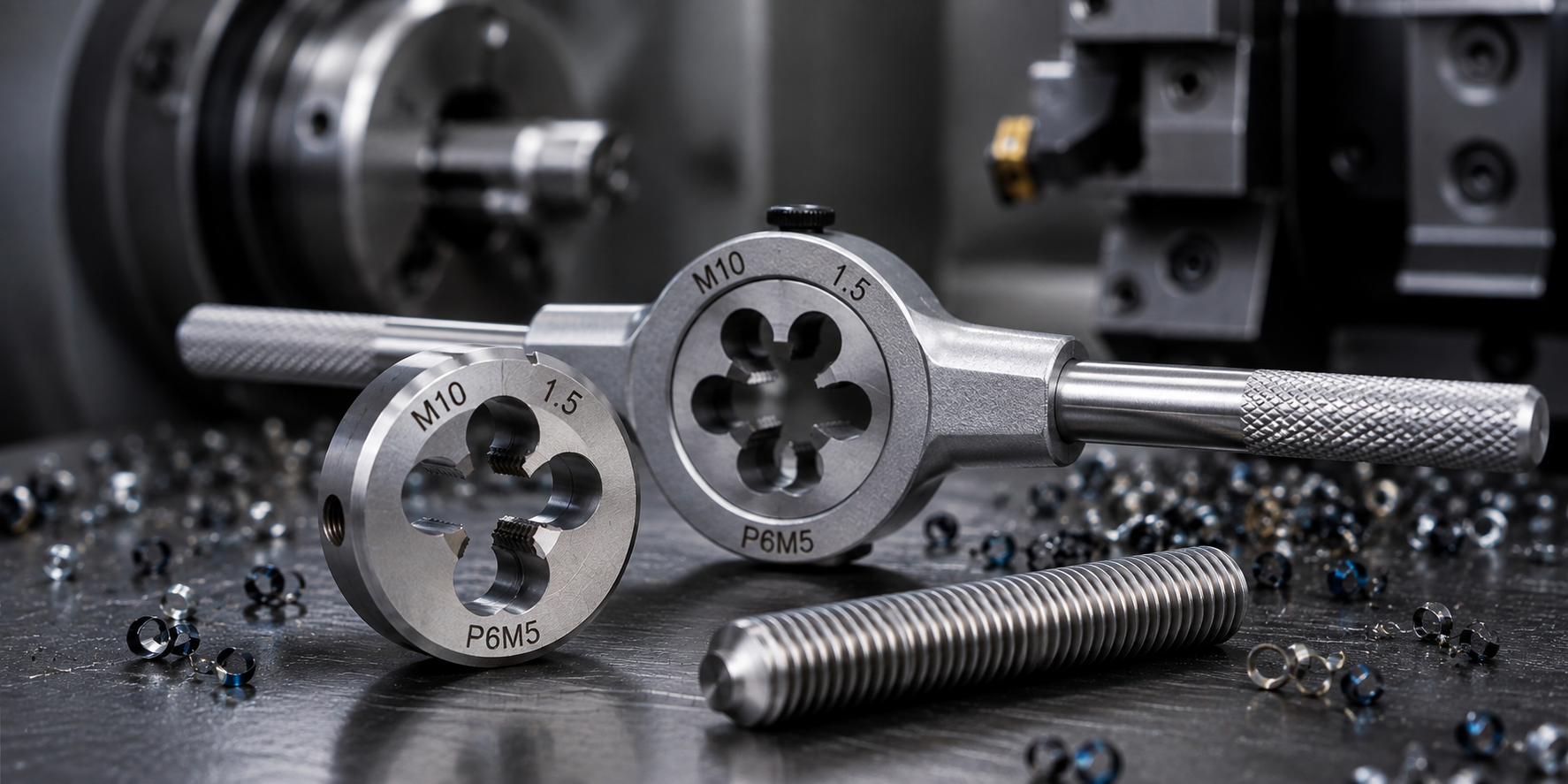

Плашки для нарезания резьбы: виды, применение и как выбрать под задачу
