Клейма для маркировки металла: цифровые и буквенные — как выбрать и применять

Что такое клеймо и зачем оно нужно

Клеймо — это ударный инструмент для нанесения знаков (цифр, букв, символов) на металлические поверхности методом холодной деформации. Инструмент приставляется к поверхности детали, по хвостовику наносят удар молотком — и рельефный оттиск остаётся в металле навсегда.

В современном машиностроении клеймение решает четыре ключевые задачи производственного учёта:

Маркировка деталей и заготовок. Номер партии, дата выпуска, шифр материала, номер плавки — без этой информации деталь невозможно отследить в цепочке от заготовки до готового узла. При рекламации заказчика маркировка — единственное доказательство, что деталь из конкретной партии.

Клеймение инструмента и оснастки. Станочные приспособления, калибры, мерительный инструмент — всё что проходит аттестацию, должно иметь инвентарный номер. ОТК не примет безымянный калибр на поверку.

Технологическая маркировка. После термообработки деталь меняет цвет и структуру поверхности. Маркировка до закалки — единственный способ не перепутать детали из разных партий, когда визуально они стали одинаковыми.

Брендирование и защита от подделок. Логотип или шифр производителя на готовом изделии — простейшая защита от контрафакта и способ идентификации при гарантийном обслуживании.

В отличие от лазерной или электрохимической гравировки, ударное клеймо не требует электричества, работает в полевых и монтажных условиях, а главное — оставляет рельефный оттиск глубиной 0,2–1,0 мм, который не стирается при пескоструйной обработке, дробемёте или последующей окраске.

Виды клейм: цифровые, буквенные, комбинированные

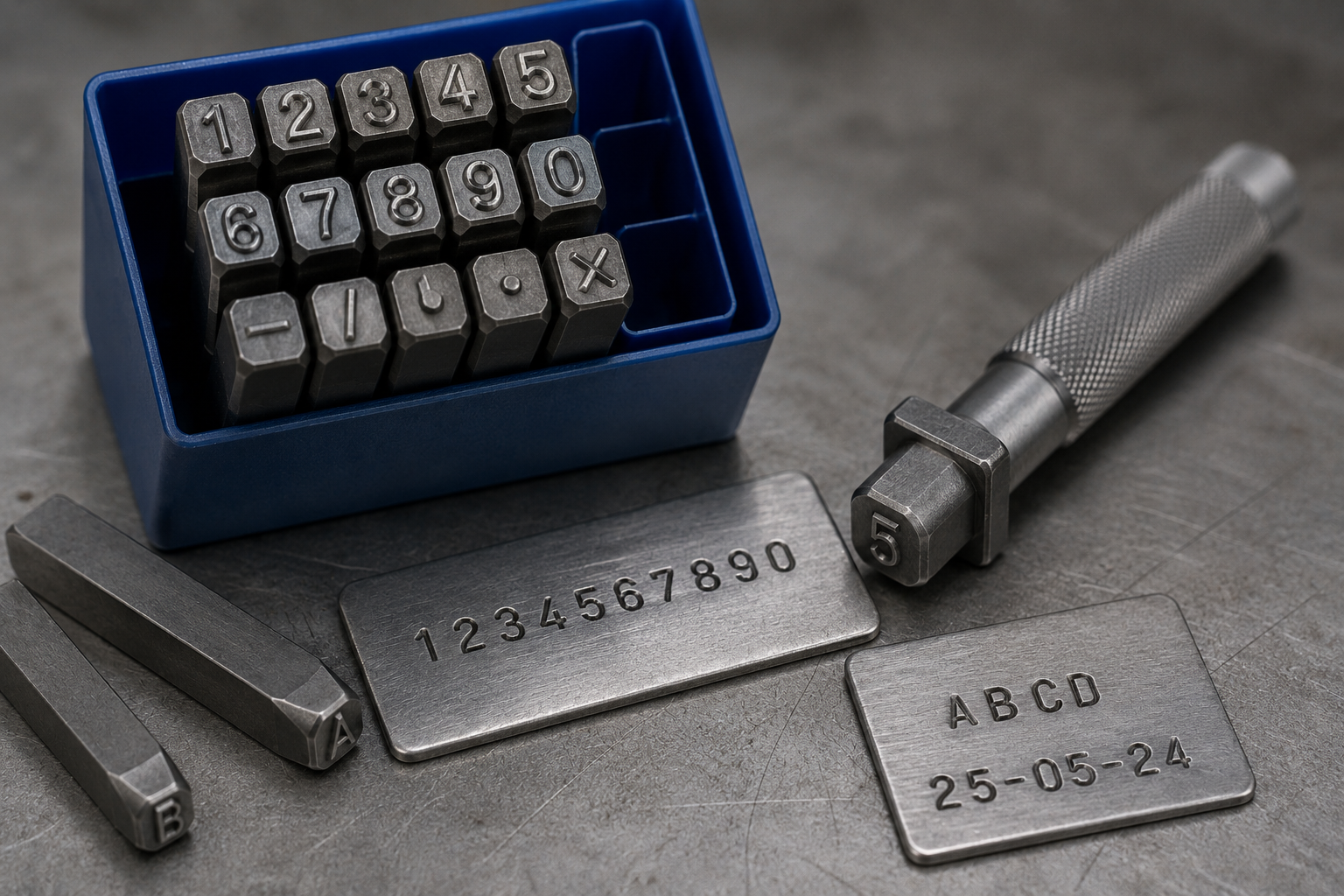

Цифровые клейма

Самый массовый тип — 80% всех продаж. Номера от 1 до 12 (и выше) — каждая цифра на отдельном клейме. Цифра «6» и «9» обычно совмещены на одном клейме, с точкой для различия: справа внизу — это «6», слева внизу — «9».

Набор из 10 цифр (0–9) — минимальная оснастка для любого механосборочного цеха. Для участков с большой номенклатурой деталей лучше иметь два-три одинаковых набора: пока один комплект в работе, второй — у ОТК, третий — резервный.

Стандартный размерный ряд по ГОСТ 25726-83:

Буквенные клейма

Русский и латинский алфавиты — каждая буква на отдельном клейме. Применяются для маркировки:

• Марки стали: Ст3, 40Х, 45, Р6М5, Р18, 12Х18Н10Т
• Вид термообработки: ТВЧ, цем, азот, зак, отп
• Группа прочности: КП (крепеж повышенной прочности)
• Обозначение цеха/участка: МСЦ-1, ТГЦ, ГЦ

Буквенные клейма редко покупают полным алфавитом — обычно берут 10–15 часто используемых букв: А, Б, В, Г, К, М, Н, О, П, Р, С, Т, Х. Под заказ можно изготовить любой символ — но стоимость единичного изготовления выше серийного в 3–5 раз.

Специальные клейма

Готовые штампы с фиксированной надписью. Самые ходовые варианты: - «ОТК» — клеймо отдела технического контроля - «ГОДЕН» — приёмочное клеймо - «БРАК» — забраковка детали - Номер цеха — например «ЦЕХ №12» - Дата изготовления — с переставными цифрами (более сложная конструкция, на порядок дороже)

Изготавливаются на заказ — не серийная позиция. Срок изготовления: 3–10 рабочих дней в зависимости от сложности.

Материалы и технология изготовления

Качественное клеймо — это двухкомпонентная конструкция:

Рабочая часть (знак) — инструментальная сталь У8, У8А или У10 с закалкой до 58–62 HRC. Именно эта часть формирует оттиск. Твёрдость здесь критична: при 55 HRC и ниже клеймо теряет геометрию после 50–100 ударов, давая нечитаемый размазанный оттиск. При 63+ HRC — становится хрупким, грани знака скалываются.

Хвостовик — конструкционная сталь 45 с отпуском до 35–42 HRC. Принимает удар молотка и распределяет энергию на рабочую часть. Если хвостовик закалён до той же твёрдости что и рабочая часть — он расколется от удара, а осколок может травмировать оператора.

Технология изготовления рабочей части: фрезерование контура знака на ЧПУ → ручная доводка алмазным надфилем → закалка в масле → отпуск → финишная заточка граней. Допуск на высоту знака: ±0,05 мм для размеров №1–4 и ±0,1 мм для №5–12.

Покрытия: - Воронение (оксидирование) — защита от коррозии, не влияет на твёрдость. Стандарт для большинства клейм. - TiN (нитрид титана) — золотистое покрытие, +300–500 оттисков к ресурсу. Не рекомендуется для ударных клейм: при ударе покрытие может отслоиться по граням знака скорее чем износиться.

Как правильно работать с клеймом

Установка и позиционирование

До удара клеймо должно стоять строго перпендикулярно маркируемой поверхности. Допустимое отклонение — не более 2–3°. Наклон в 5° уже даёт смазанный оттиск: одна сторона знака глубокая, противоположная — еле видна.

На цилиндрических поверхностях (трубы, валы, оси) используйте призматическую подкладку или V-образный кондуктор. Без фиксации клеймо стремится соскользнуть с образующей при ударе — качественного оттиска не получить.

Пошаговая техника одного оттиска: 1. Зафиксируйте деталь в тисках или на плите 2. Обозначьте место клеймения кернером (точка в центре будущего знака) 3. Установите клеймо перпендикулярно, совместив центр знака с керном 4. Капните масло на рабочую часть клейма 5. Нанесите ОДИН уверенный удар молотком по центру хвостовика 6. Не поправляйте, не добивайте — второй удар почти гарантированно даст двойной контур

Сила удара и выбор молотка

Смазка

На каждые 5–10 оттисков — капля индустриального масла И-20А на рабочую часть. Масло выполняет три функции:

• Снижает налипание — частицы маркируемого металла не привариваются к граням знака (особенно важно на алюминии и нержавейке)
• Увеличивает чёткость — масляная плёнка заполняет микронеровности и снижает образование заусенцев по контуру оттиска
• Охлаждает — при серийной маркировке (100+ оттисков подряд) рабочая часть может нагреваться до 80–100°C, что ускоряет отпуск и падение твёрдости

Без смазки на алюминии клеймо забивается через 30–40 оттисков — грани знака обрастают налипшим металлом, знак превращается в бесформенное пятно.

Срок службы и износ

При правильной эксплуатации (перпендикулярный удар, смазка, твёрдость маркируемого материала не выше 30 HRC) одно клеймо выдерживает 3000–5000 оттисков по конструкционной стали и до 8000 по алюминию.

Признаки критического износа: - Знак теряет чёткость — линии становятся толще, «замыливаются», перемычки между элементами знака исчезают - Рабочая кромка скругляется — видно под 5–10× лупой - Появляются сколы на вершинах граней — оттиск даёт рваный контур - Хвостовик расклёпан («грибок») — ударная поверхность увеличилась в диаметре, энергия удара рассеивается

Когда клеймо изношено — не пытайтесь бить сильнее. Получите бракованную деталь и треснувший хвостовик. Замените клеймо.

Как выбрать клеймо под задачу

Для ОТК и калибровки — №4

Универсальный размер для большинства цеховых задач. Чёткий оттиск на оснастке, измерительном инструменте, калибрах. Читается невооружённым глазом, не требует лупы.

Для маркировки деталей — №6 или №8

Крупнее, читается без напряжения с расстояния вытянутой руки. Стандарт для тяжёлого машиностроения, ремонтных цехов и вагоноремонтных депо.

Для микроинструмента — №2 или №3

Штангенциркули, микрометры, мелкий режущий инструмент. Требует аккуратности, твёрдой руки и хорошего освещения. Лупа 3–5× обязательна для контроля качества оттиска.

Наборный принцип

Покупайте полный набор цифр от №1 до №12 нужного вам размера. Отсутствие одного номера (допустим, «7») парализует маркировку целой партии, когда в серийном номере или дате встречается эта цифра. Одно клеймо стоит 370–1700 ₽ в зависимости от размера — экономия на одной позиции не окупает риска остановки отгрузки.

Частые ошибки при клеймении

1. Удар по закалённой поверхности. Клеймо отскакивает как от пружины, хвостовик трескается, осколок может травмировать оператора. Проверьте твёрдость детали надфилем: если надфиль скользит не оставляя царапины — деталь закалена, ударное клеймо не применять.

2. Клеймение без фиксации детали. Деталь сдвигается при ударе на доли миллиметра — получается размазанный двойной оттиск, нечитаемый для ОТК. Всегда зажимайте деталь в тиски, струбцину или используйте кондуктор.

3. Хранение клейм россыпью в ящике. Клейма бьются друг о друга при каждом открывании/закрывании ящика. Грани знаков затупляются о другие клейма, хвостовики получают забоины. Храните строго в ложементе или ячейках — каждое клеймо в своём гнезде, рабочими частями не касаясь друг друга.

4. Повторный удар. Оператор видит что оттиск слабый — и бьёт второй раз. Клеймо гарантированно смещается на 0,05–0,1 мм от первого положения, и на детали остаётся двойной контур. Если оттиск слабый — снимите клеймо, осмотрите грани знака под лупой, при необходимости замените.

5. Использование клейма как пробойника. Клеймо не предназначено для пробивки отверстий или накернивания. Удар по клейму под углом к поверхности (при попытке «засверлиться» кончиком) ломает вершину знака.

Сравнение с альтернативными методами маркировки

Главное преимущество ударного клейма — нулевая стоимость оборудования. Молоток есть в любом цехе. Для лазера нужен станок, чиллер, вытяжка и оператор с допуском. Для пинмарка — компрессор и пневмосеть. Клеймо работает всегда и везде.

FAQ

Вопрос: Можно ли клеймить нержавеющую сталь? Ответ: Да. Аустенитная нержавейка (12Х18Н10Т, AISI 304, 316) в состоянии поставки имеет твёрдость ~150–180 HB — клеймится без проблем. Усилие среднее (молоток 500–800 г), масло обязательно: нержавейка склонна к налипанию на инструмент сильнее чем углеродистая сталь.

Вопрос: Чем отличается клеймо от пуансона? Ответ: Клеймо — ручной инструмент под молоток с прямоугольным или коническим хвостовиком, рассчитанным на удержание рукой. Пуансон — сменная насадка для пресса или автоматической маркировочной машины с цилиндрическим хвостовиком под цанговый зажим. Разница принципиальная: пуансон неудобно держать рукой — выскальзывает при ударе. Клеймо не зажмётся в цангу — хвостовик не цилиндрический.

Вопрос: Можно ли восстановить затупившееся клеймо? Ответ: Технически да — перешлифовка контура знака и повторная закалка. Экономически — нет. Операция для инструментального цеха требует фрезерного станка с ЧПУ и печи с контролем атмосферы. Стоимость переточки превышает цену нового клейма в 2–3 раза. Проще заменить.

Вопрос: Как отличить качественное клеймо от некачественного при покупке? Ответ: Три быстрых проверки: (1) посмотрите на грани знака под лупой 5× — должны быть острые, без завалов; (2) проведите надфилем по хвостовику — должен оставлять царапину (твёрдость 35–42 HRC), по рабочей части — не должен (58+ HRC); (3) осмотрите геометрию хвостовика — сфера удара должна быть симметричной, без эксцентриситета. Биение при ударе портит оттиск.

Вопрос: При какой температуре можно клеймить детали? Ответ: Горячее клеймение (по нагретой заготовке 600–800°C, сразу после ковки) — отдельный класс инструмента из штамповой стали 5ХНМ или 4Х5МФС. Обычное клеймо из У8 при контакте с горячим металлом мгновенно отпускается и теряет твёрдость. Клеймите только остывшие до температуры цеха детали.

Вопрос: Какой срок службы у буквенных клейм по сравнению с цифровыми? Ответ: В среднем тот же — 3000–5000 оттисков. Но есть нюанс: буквы с замкнутым контуром (А, В, О, Р, Ф) изнашиваются быстрее букв с открытым контуром (Г, Н, П, Т, Ш). Причина: в замкнутом контуре напряжение при ударе концентрируется в перемычках и углах. Держите запасные клейма под часто используемые буквы.

Вопрос: Можно ли клеймить чугун? Ответ: Серый чугун (СЧ20, СЧ25) клеймить ударным способом не рекомендуется — материал хрупкий, при ударе выкрашивается по контуру знака. Оттиск получается рваным, нечитаемым. Для чугуна применяйте электрохимическую или лазерную маркировку. Высокопрочный чугун с шаровидным графитом (ВЧ50) более пластичен и допускает ударное клеймение, но с осторожностью: уменьшенное усилие, молоток не тяжелее 400 г.

Вопрос: Какая разница между клеймами по ГОСТ и DIN/ISO? Ответ: Советский и российский ГОСТ 25726-83 устанавливает шрифт с прямыми линиями и острыми углами. Европейские клейма по DIN 1451 (шрифт, знакомый по дорожным знакам) — с закруглёнными переходами и другими пропорциями. На практике в России используют ГОСТ-шрифт: он привычен для ОТК, читается однозначно, не спутаешь «3» с «8» или «5» с «6». Импортные клейма с DIN-шрифтом могут вызвать вопросы у приёмки.

Техника безопасности при работе с клеймами

Клеймение — ударная операция, требующая соблюдения простых но обязательных правил:

Средства индивидуальной защиты. Защитные очки с боковыми щитками обязательны. При ударе молотком по закалённому хвостовику микрочастицы металла или окалины могут отлететь в любом направлении. Перчатки — хлопчатобумажные с ПВХ-напылением, они гасят вибрацию и защищают от соскальзывания клейма.

Состояние хвостовика. Перед началом работы осмотрите хвостовик каждого клейма. Расклёпанный хвостовик («грибок») с заусенцами — источник травмы: при ударе заусенец может отколоться и попасть в глаз или руку. Клеймо с расклёпанным хвостовиком подлежит замене.

Организация рабочего места. Молоток и набор клейм — слева (для правши) или справа (для левши) на расстоянии вытянутой руки. Не кладите клейма на край верстака: падение на бетонный пол гарантированно затупляет грани знака. Используйте ложемент или магнитную планку для удержания клейм в рабочей зоне.

Контроль усталости. После 100–150 оттисков — перерыв 5 минут. Монотонная ударная работа ведёт к снижению концентрации, а один невнимательный удар мимо клейма по руке — это перелом пальца. На производствах где клеймят серийно, оператор сменяется каждые 2 часа.
