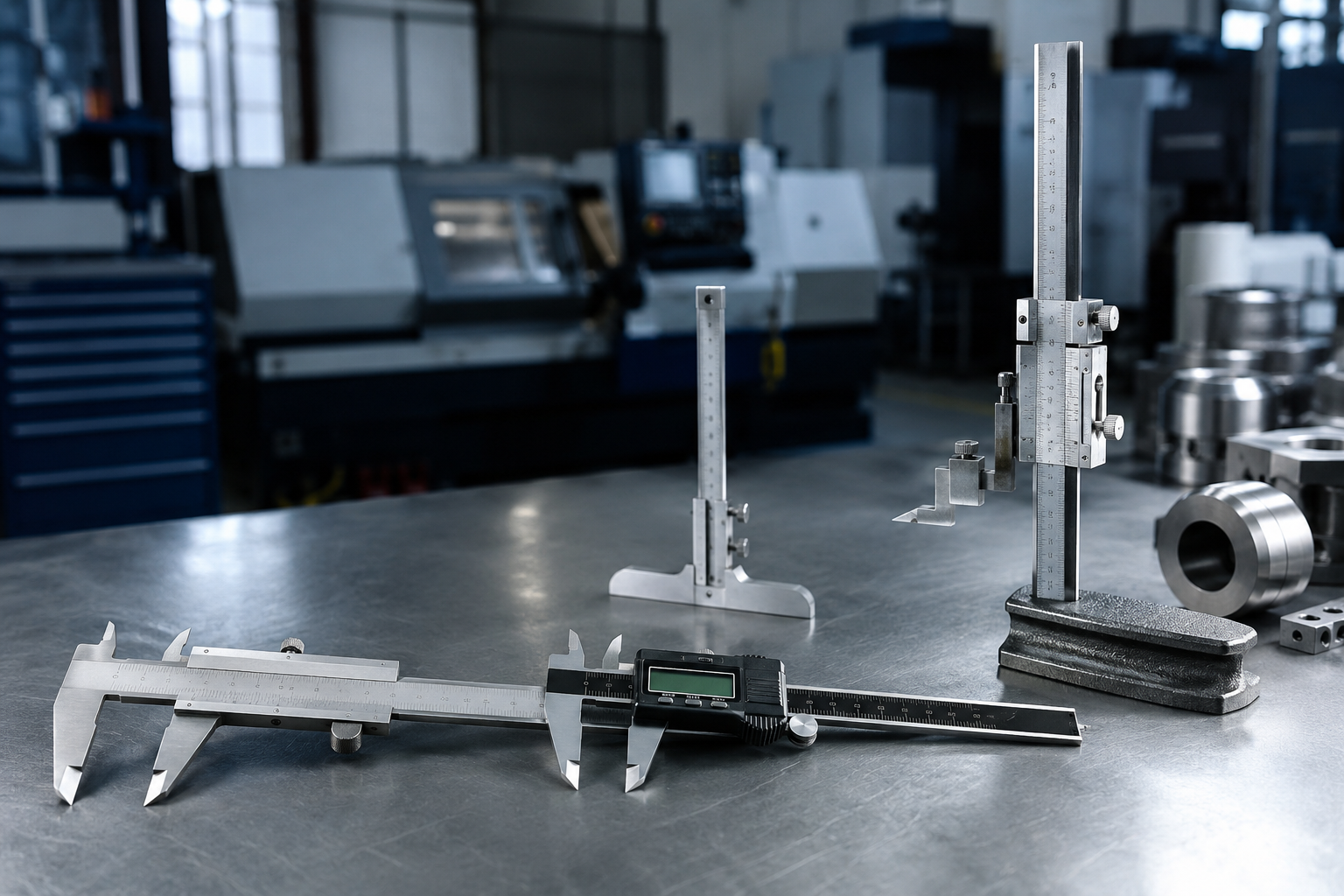

Измерительный инструмент для станочника: штангенциркуль, микрометр и нутромер — полный гид
Измерительный инструмент для станочника: штангенциркуль, микрометр и нутромер — полный гид
Без точных измерений в металлообработке не обойтись. Допуск в сотые доли миллиметра — обычное дело для современного производства, и без правильного измерительного инструмента попасть в него невозможно. В этой статье разберём три главных инструмента: штангенциркуль, микрометр и нутромер — как они устроены, чем отличаются и как выбрать под свои задачи.
Штангенциркуль (ШЦ): универсальный солдат
Штангенциркуль — самый массовый измерительный инструмент в цеху. Он измеряет наружные, внутренние размеры и глубину. Принцип работы — нониусная шкала или цифровой датчик.
Типы штангенциркулей
ШЦ-I — базовый вариант. Губки для наружных и внутренних измерений, глубиномер. Диапазон: 0–125 мм, 0–150 мм. Самый ходовой в цехах.
ШЦ-II — двухсторонние губки. Верхние губки заострены для разметки, нижние — для измерений. Диапазон до 2000 мм. Используется когда нужна разметка и измерение в одном инструменте.
ШЦ-III — для крупных деталей. Только наружные губки, но большой диапазон: 0–500, 0–1000, до 2000 мм. Губки оснащены твердосплавными напайками для износостойкости.
ШЦК — с круговой шкалой (часовой индикатор). Вместо нониуса — стрелочный индикатор. Точность отсчёта 0,02 или 0,01 мм. Читается быстрее нониуса, меньше ошибок считывания. Влажность и загрязнение — враг часового механизма.
ШЦЦ — цифровой (электронный). ЖК-дисплей, кнопка сброса в ноль в любой точке, переключение мм/дюймы. Точность 0,01 мм. Батарейка живёт ~1 год. Не любит СОЖ и стружку — нужна защита IP54 и выше.
Классы точности штангенциркулей
По ГОСТ 166-89:
| Класс | Погрешность (до 200 мм) | Где применяется |
|---|---|---|
| 1 | ±0,05 мм | Контроль ОТК, точные работы |
| 2 | ±0,10 мм | Общее машиностроение, цеховые измерения |
Для повседневной работы достаточно 2-го класса. Для приёмки деталей по 7–8 квалитету берите 1-й класс.
Как проверить штангенциркуль перед покупкой
- Сведите губки на просвет — зазор между губками не должен быть виден невооружённым глазом. Если видна щель — геометрия нарушена.
- Проверьте ход рамки — должно двигаться плавно, без люфта и заеданий. Стопорный винт должен надёжно фиксировать рамку.
- Проверьте нуль — в сведённом состоянии нулевой штрих нониуса должен совпадать с нулевым штрихом штанги.
- Измерьте эталон — концевая мера длины или калиброванное кольцо покажут реальную точность.
Что убивает штангенциркуль
- Падения на бетонный пол — губки гнутся необратимо.
- Измерение вращающейся детали — убивает губки мгновенно.
- Хранение в куче с другим инструментом — забоины на измерительных поверхностях.
- Агрессивные СОЖ на цифровых моделях без защиты IP54.
Микрометр (МК): точность до микрона
Там где штангенциркулю не хватает точности, в дело вступает микрометр. Цена деления 0,01 мм, погрешность ±2–4 мкм в зависимости от класса.
Типы микрометров
МК (гладкий) — самый распространённый. Измеряет наружные размеры: диаметры валов, толщину листа, длину деталей. Диапазоны: 0–25, 25–50, 50–75 мм и далее с шагом 25 мм.
МЛ (листовой) — для измерения толщины листового металла и ленты. Губки с увеличенным вылетом, диапазон 0–25 мм, цена деления 0,01 мм.
МТ (трубный) — для толщины стенок труб. Сферическая пятка входит внутрь трубы.
МЗ (зубомерный) — для измерения толщины зубьев шестерён. Конусные наконечники.
МР (рычажный) — со встроенной рычажной головкой. Используется как скоба для особо точных измерений или сортировки деталей по допуску. Цена деления головки 0,001 или 0,002 мм.
Классы точности микрометров
| Класс | Погрешность (0–25 мм) | Применение |
|---|---|---|
| 0 | ±2 мкм | Лабораторные измерения, калибровка |
| 1 | ±4 мкм | ОТК, точное машиностроение |
| 2 | ±8 мкм | Цеховые измерения |
Для большинства цеховых задач 1-го класса достаточно. 0-й класс — для калибровки другого инструмента.
Трещотка и тепловая изоляция
Все микрометры оснащены трещоткой (фрикционом) на барабане. Зачем? Усилие измерения должно быть постоянным — 5–10 Н. Без трещотки каждый измеряет с разным усилием, и разброс может достигать 5–10 мкм просто из-за перекоса «на руке». Крутите только за трещотку — 2–3 щелчка, и достаточно.
Тепловая ловушка: металл расширяется. Разница в 5 °C между деталью и микрометром даёт погрешность ~0,6 мкм на каждые 10 мм диаметра. На 50 мм это уже 3 мкм. Выдерживайте микрометр и деталь вместе 15–20 минут перед точными измерениями. У хороших микрометров на скобе есть термоизолирующие накладки.
Калибровка и установка на нуль
Каждый микрометр комплектуется установочной мерой. Для диапазона 0–25 мм ноль — в сведённом состоянии. Для 25–50 мм — на мере 25 мм.
Алгоритм установки нуля: 1. Очистите пятку и микровинт от пыли (лист чистой бумаги, зажать и вытянуть). 2. Сведите или вставьте установочную меру. 3. Вращайте за трещотку до 2–3 щелчков. 4. Зафиксируйте микровинт стопором. 5. Если ноль не совпадает — ослабьте барабан ключом, совместите и затяните.
Как не убить микрометр
- Никогда не крутите барабан напрямую при измерении — только трещотка.
- Не зажимайте деталь с усилием «от души» — деформируется и деталь, и скоба.
- Храните с зазором между пяткой и микровинтом — термическое расширение может повредить.
- Раз в полгода — поверка. Аттестованные лаборатории, сертификат о поверке. Для ОТК — обязательно.
Нутромер (НМ): измерения внутри отверстий
Нутромер измеряет внутренние диаметры отверстий. Это единственный способ измерить внутренний диаметр с точностью до микронов — штангенциркуль даёт ±0,05 мм в лучшем случае, и то по внутренним губкам с нахлёстом.
Типы нутромеров
Нутромер индикаторный (НИ) — головка с индикатором часового типа и набор сменных стержней. Диапазон: 6–10, 10–18, 18–50, 50–100, 100–160, 160–250 мм. Точность — зависит от индикатора, обычно 0,01 мм.
Принцип: настраивается на номинальный размер по микрометру или калиброванному кольцу, затем вставляется в отверстие. Отклонение стрелки = отклонение диаметра.
Нутромер микрометрический (НМ) — прямой наследник микрометра. Винтовая пара внутри. Диапазоны: 50–75, 75–175, 75–600, 150–1250 мм. Точнее индикаторного, но дороже.
Как правильно измерять нутромером
-
Настройка. Настройте по эталонному кольцу или концевым мерам. Микрометр как эталон для нутромера — компромисс: микрометр давит точечно, нутромер — по линии. Калиброванное кольцо всегда точнее.
-
Поиск минимального показания. Вставьте нутромер в отверстие и покачивайте в трёх плоскостях:
- В плоскости оси отверстия — ищите минимум (перпендикулярность).
-
Поперёк оси — ищите минимум (центрирование). Минимальное показание = истинный диаметр.
-
Температура. Нутромер держат за теплоизолирующую ручку. Руки греют трубку, и через 10–15 секунд показания поплывут.
-
Измеряйте в нескольких сечениях. Отверстие может быть овальным или конусным. Минимум три сечения: у входа, в середине, у выхода. В каждом сечении — два взаимно перпендикулярных измерения.
Когда нутромер обязателен
- Посадки H7, H8 — штангенциркуля недостаточно.
- Контроль гильз, втулок, подшипниковых гнёзд — микрометр снаружи, нутромер внутри.
- Оценка износа — конусность и овальность покажет только нутромер в нескольких сечениях.
Что ещё может понадобиться
Индикатор часового типа (ИЧ) — для биения, соосности, параллельности. Стойка + индикатор — универсальная измерительная станция на плитке.
Штангенрейсмас — штангенциркуль на вертикальной стойке для разметки и измерения высот.
Угломер — нониусный или цифровой. Для углов, конусов, уклонов.
Калибры (пробки и скобы) — бесшкальный инструмент «годен/не годен». Для массового контроля в серии — быстрее микрометра, не требует квалификации.
Концевые меры длины (плитки Иоганссона) — эталон для настройки всего остального. Набор из 20–30 плиток позволяет собрать любой размер с точностью до сотых микрона.
Резьбомер — набор шаблонов для определения шага резьбы. М25×1,5 или М25×2? Резьбомер скажет за секунду.
Поверка: почему это важно
ГОСТ 8.017-79 требует периодической поверки средств измерений. Для инструмента в ОТК и на входном контроле — раз в год. Для цехового — зависит от интенсивности, но хотя бы раз в 2 года.
Поверку проводят аккредитованные лаборатории. После поверки выдаётся сертификат с датой следующей. Без действующей поверки измерения ОТК не имеют юридической силы при приёмке ответственных деталей.
Как часто проверять самостоятельно: - Штангенциркуль — раз в месяц проверять нуль и ход рамки. - Микрометр — раз в неделю нуль и параллельность пяток (по плоскопараллельной пластинке). - Нутромер — перед каждым ответственным измерением.
Как выбрать под свои задачи
| Задача | Инструмент | Класс точности |
|---|---|---|
| Обмер заготовок, разметка | ШЦ-I, 0–150 мм | 2 |
| Контроль валов 7–9 квалитет | ШЦ-I + МК 25–50 | ШЦ кл.1, МК кл.1 |
| Контроль отверстий H7 | НИ 18–50 + калибр-кольцо | — |
| Листовой металл | МЛ 0–25 мм | 1 |
| Сортировка в серии | МР (рычажный) + стойка | 0 |
| Зубчатые колёса | МЗ (зубомер) + ШЦ-II | 1 |
FAQ
Вопрос: Цифровой штангенциркуль или нониусный — что лучше для цеха? Ответ: Нониусный не боится СОЖ, грязи и падений — вечный инструмент. Цифровой быстрее читается и переключает мм/дюймы, но требует IP54 и своевременной замены батарейки. Для грязного цеха — нониус. Для чистовой зоны — цифра.
Вопрос: Какой микрометр взять первым? Ответ: МК 0–25 мм, класс 1. Закрывает 90% потребностей: диаметры валов, толщину пластин, высоту деталей. Когда научитесь — докупите 25–50.
Вопрос: Можно ли измерять микрометром горячую деталь? Ответ: Нет. Разница в 50 °C даёт погрешность ~6 мкм на 10 мм диаметра. Для 30 мм вала это 18 мкм — почти два допуска H7. Остудите деталь.
Вопрос: Нужен ли нутромер если есть штангенциркуль? Ответ: Для отверстий с допуском H8 и точнее — обязательно. Внутренние губки штангенциркуля имеют нахлёст ~10 мм, который не даёт измерить отверстие у края, и собственную погрешность ±0,03–0,05 мм. Для простых сквозных отверстий 12–14 квалитета — хватит штангенциркуля.
Вопрос: Как хранить измерительный инструмент? Ответ: В отдельных ячейках в ящике, на поролоновой подложке. Не в куче с ключами. Микрометры — с зазором между измерительными поверхностями. Раз в месяц — капля приборного масла на винтовую пару.
Вопрос: Что лучше: купить дорогой импорт или отечественный? Ответ: Отечественные ЧИЗ (Челябинский), КРИН (Киров), МИЗ (Москва) — вполне рабочий инструмент. Для ОТК и ответственных деталей возьмите Mitutoyo (Япония) — стабильность от партии к партии. Tesa (Швейцария) — для лабораторных измерений.
Точный измерительный инструмент — фундамент качества в цеху. Без него даже идеальный станок будет выдавать брак, только вы об этом не узнаете. Выбирайте под задачу, храните аккуратно и не экономьте на поверке.
