Квалитеты точности (IT)

Всего 20 квалитетов: от IT01 (самый точный) до IT18 (самый грубый).

Квалитет	Применение	Достигается
IT01–IT4	Калибры, эталонные детали	Доводка, притирка
IT5–IT6	Подшипники, прецизионные валы	Шлифовка
IT7–IT8	Посадочные места, шпонки	Чистовое точение
IT9–IT11	Общее машиностроение	Точение, фрезерование
IT12–IT14	Свободные размеры	Черновая обработка
IT15–IT18	Литьё, поковки	Без мехобработки

Система отверстия и вала

На чертеже видите: Ø30 H7/k6

H7 — поле допуска отверстия. H — основное отверстие (нижнее отклонение = 0).
k6 — поле допуска вала. Строчная буква = вал.

Мнемоника: Hole = H (отверстие). Остальные буквы — вал.

Типы посадок

Тип	Поля допусков	Пример	Характер
С натягом	H7/p6, H7/r6, H7/s6	Запрессовка втулки	Вал больше отверстия
Переходная	H7/k6, H7/m6, H7/n6	Шкив на вал	Может быть зазор или натяг
С зазором	H7/f7, H7/g6, H7/h6	Вал в подшипнике скольжения	Всегда зазор

Как читать таблицу допусков

Для Ø30 H7: - По таблице для интервала 18–30 мм: IT7 = 21 мкм - Отверстие H: нижнее отклонение 0, верхнее +21 мкм - Размер: от 30.000 до 30.021

Для Ø30 k6: - IT6 = 13 мкм - Вал k: нижнее отклонение +2 мкм, верхнее +15 мкм
- Размер: от 30.002 до 30.015

Посадка H7/k6 — переходная. Минимальный зазор: −15 мкм (натяг 15 мкм), максимальный зазор: 19 мкм.

Квалитет → инструмент

Нужный квалитет	Чем делать
IT6	Шлифовка, хонингование
IT7	Чистовое точение твёрдым сплавом
IT8	Точение, развёртывание
IT9–10	Обычное точение/фрезерование
IT11	Черновое точение
IT12+	Без мехобработки

Главное правило

Если на чертеже стоит допуск — соблюдайте его. Деталь с размером вне допуска — брак, даже если «вроде подходит». H7/f7 — всегда зазор. H7/s6 — всегда натяг. Не перепутайте.

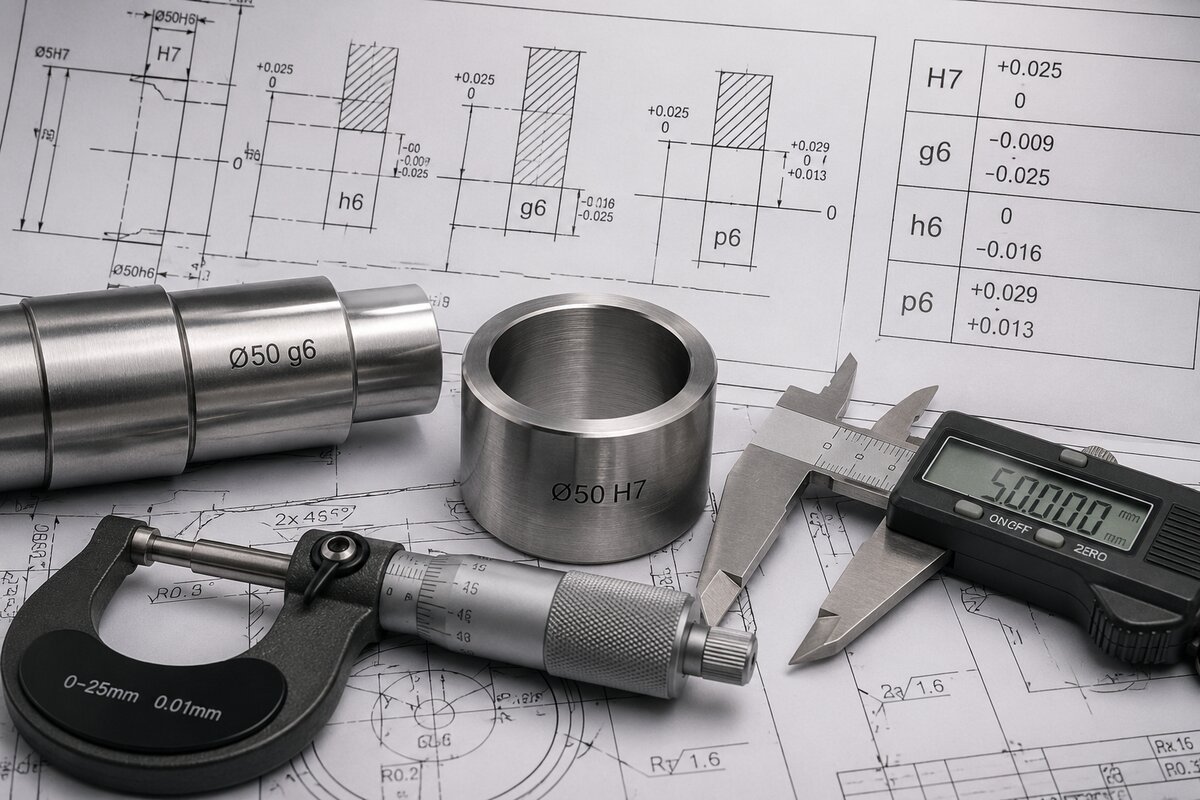

Допуски и посадки: шпаргалка для цеха
