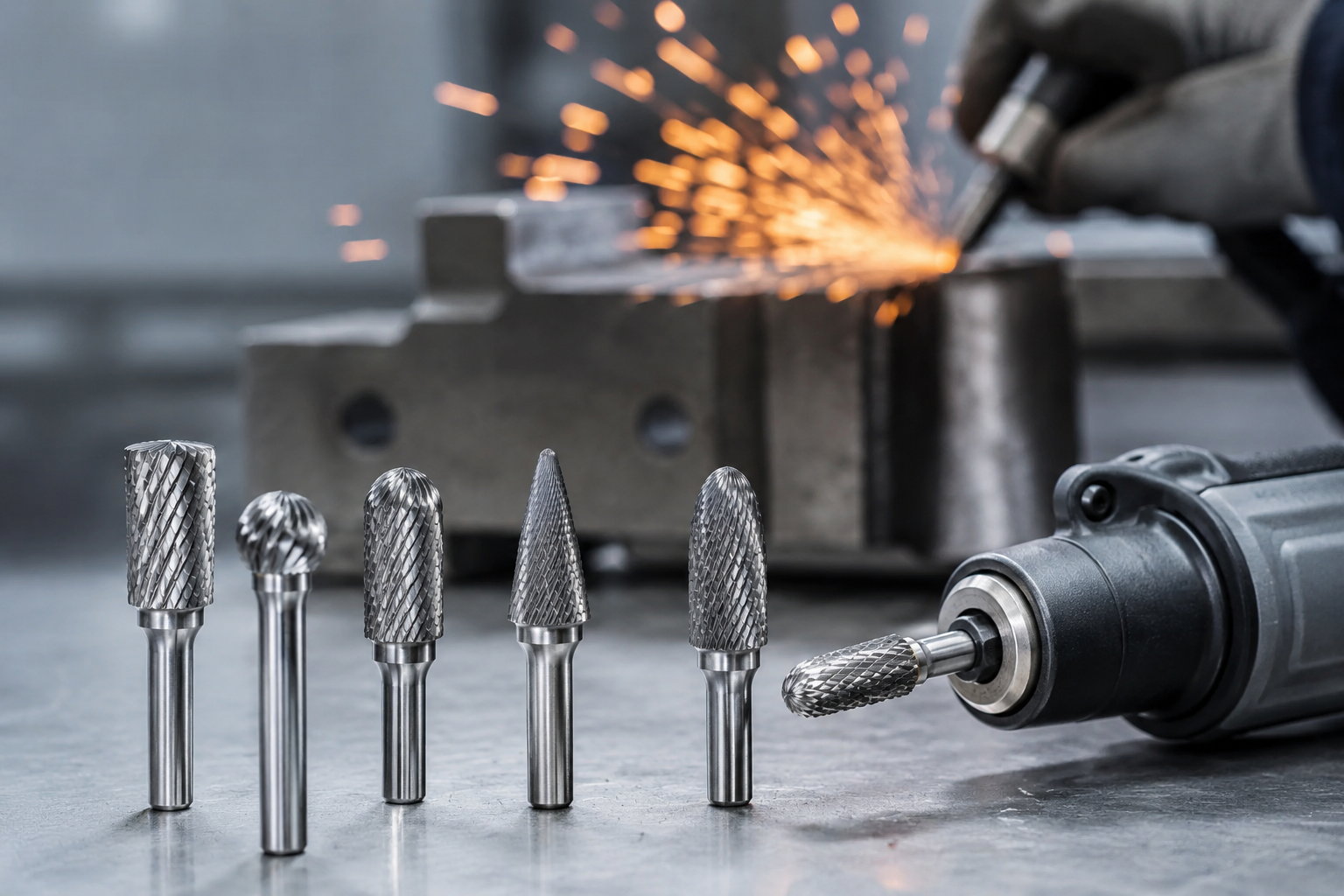

Борфрезы: виды, типы насечек и как выбрать под задачу
Борфрезы: виды, типы насечек и как выбрать под задачу
Борфреза — это вращающийся режущий инструмент для обработки кромок, снятия фасок, зачистки сварных швов, растачивания отверстий и фигурной обработки металла. В отличие от обычных концевых фрез, борфреза имеет множество режущих зубьев, расположенных по сферической, цилиндрической или конической поверхности, и работает на высоких оборотах (25 000–35 000 об/мин) с ручным или станочным приводом.
В каталоге AGTEH представлено 90 позиций борфрез из быстрорежущей стали и твёрдого сплава — от цилиндрических до пламевидных, с одинарной и двойной насечкой. В этой статье разбираемся, какие типы борфрез бывают, чем отличается одинарная насечка от двойной, какой хвостовик нужен для вашего пневмоинструмента и как выбрать борфрезу под конкретную задачу.
Что такое борфреза и где её применяют
Борфреза (также бор-фреза, шарошка, rotary burr) — металлорежущий инструмент, используемый для:
- Снятия заусенцев после механообработки (фрезеровка, точение, сверление)
- Обработки кромок перед сваркой и после неё
- Растачивания отверстий и доводки внутренних полостей
- Фигурной обработки — выборки пазов, канавок, радиусных переходов
- Зачистки сварных швов — удаление окалины и наплывов
- Гравировки и формообразования — обработка штампов, пресс-форм
Борфрезы работают в пневматических и электрических прямошлифовальных машинках («болгарках» без кожуха, цанговых шлифмашинках), а также на фрезерных станках с ЧПУ при небольших нагрузках. Обороты — от 10 000 до 50 000 об/мин в зависимости от диаметра и материала борфрезы.
Главное отличие борфрезы от обычной фрезы: многозубая конструкция с перекрёстной насечкой (single cut / double cut), снижающая вибрацию и обеспечивающая чистоту обработки. Борфреза снимает материал тонкими слоями, оставляя поверхность с шероховатостью Ra 0.8–3.2 мкм — чище, чем напильник, и быстрее, чем шлифовальный круг.
Классификация борфрез по форме
Производители (Karnasch, PFERD, Garant, а также отечественные заводы) выпускают 14 базовых форм борфрез. Каждая форма обозначается латинской буквой (типом) и имеет свою область применения.
Тип А — цилиндрическая (cylindrical)
Цилиндрические борфрезы без торцевого зуба. Режущая часть — прямой цилиндр, торец плоский и не режет. Применяются для обработки прямолинейных кромок, пазов, уступов.
Маркировка по ISO: ZYA (форма A). Диаметр от 3 до 25 мм.
Где применяют: расточка цилиндрических отверстий, доводка пазов, обработка прямых кромок на листовом металле. Не подходит для обработки дна глухих отверстий — торец не режет.
Тип В — цилиндрическая с торцевым зубом (cylindrical with end cut)
Та же цилиндрическая форма, но с режущим торцом — можно работать и боковой поверхностью, и дном. Универсальный тип для глухих отверстий, уступов, торцевания.
Маркировка: ZYAS (форма B). Диаметр 3–25 мм.
Где применяют: глухие отверстия, уступы, торцевание дна, выборка прямоугольных пазов.
Тип С — сфероцилиндрическая (ball-nosed cylindrical)
Цилиндр с полусферическим концом. Совмещает свойства цилиндрической и шаровой борфрезы — боковая поверхность обрабатывает прямые стенки, сфера позволяет делать скругления и радиусные переходы.
Маркировка: WRC (форма C). Диаметр 3–25 мм.
Где применяют: радиусные пазы, скругление кромок, обработка криволинейных поверхностей.
Тип D — шаровая (ball / spherical)
Полная сфера на хвостовике. Идеально для внутренних сферических полостей, радиусных пазов, обработки криволинейных поверхностей под любым углом.
Маркировка: KUD (форма D). Диаметр 3–25 мм.
Где применяют: доводка сферических полостей, радиусная выборка, ювелирная обработка.
Тип E — овальная (oval / egg-shaped)
Каплевидная или овальная форма. Используется там, где нужен плавный радиусный переход без острых углов — радиусные пазы, галтели.
Маркировка: TRE (форма E). Диаметр 6–16 мм.
Тип F — скруглённая вершина (tree shape radius end)
Форма «ёлочка» или «дерево» со скруглённой вершиной. Для обработки труднодоступных мест — внутренние углы, узкие пазы с радиусным дном.
Маркировка: RBF (форма F). Диаметр 6–16 мм.
Тип G — заострённая вершина (tree shape pointed end)
Та же «ёлочка», но с острой вершиной. Для острых внутренних углов, V-образных канавок, гравировки.
Маркировка: SPG (форма G). Диаметр 6–16 мм.
Тип H — пламевидная (flame shape)
Каплевидно-конусная форма, напоминающая пламя. Универсальный тип для радиусных переходов, криволинейных поверхностей, обработки в узких местах.
Маркировка: TRE (форма H). Диаметр 6–16 мм.
Где применяют: радиусные канавки, обработка пресс-форм и штампов, доводка сложнопрофильных деталей.
Тип J — коническая 60° (60° cone / tapered)
Конус с углом 60°. Для снятия фасок, зенкования, обработки конических отверстий.
Маркировка: KEL (форма J). Диаметр 6–16 мм.
Тип К — коническая 90° (90° cone)
Конус с углом 90°. Для прямых фасок под 45°, зачистки кромок после раскроя.
Маркировка: KSK (форма K). Диаметр 6–25 мм.
Тип L — скруглённая коническая (cone radius end)
Конус со скруглённой вершиной — радиус на конце. Для конических отверстий со скруглённым дном и галтелей.
Маркировка: WKN (форма L). Диаметр 6–16 мм.
Тип М — остроконечная коническая (cone pointed end)
Конус с острой вершиной. Для гравировки, маркировки, чистовой обработки узких V-образных канавок.
Маркировка: SKM (форма M). Диаметр 6–16 мм.
Тип N — обратный конус (inverted cone)
Перевёрнутый конус — вершина у хвостовика, расширение к концу. Для обработки обратных фасок, поднутрений, труднодоступных задних поверхностей.
Маркировка: WRC (форма N). Диаметр 6–16 мм.
Одинарная vs двойная насечка: в чём разница
Главный параметр производительности борфрезы — тип насечки. Он определяет, как быстро снимается металл и какой остаётся класс поверхности.
Одинарная насечка (single cut / cross cut 1)
Зубья нарезаны в одном направлении — спиральные или прямые линии по поверхности борфрезы.
| Параметр | Характеристика |
|---|---|
| Съём металла | Высокий — до 2× по сравнению с двойной |
| Чистота поверхности | Средняя, Ra 1.6–3.2 мкм |
| Вибрация | Повышенная — требуется жёсткая фиксация |
| Материалы | Сталь, чугун, цветные металлы |
| Применение | Черновая обработка, быстрое снятие припуска |
Когда брать одинарную: нужно быстро снять большой припуск, а чистота поверхности не критична. Например, удаление сварного шва или зачистка литья.
Двойная насечка (double cut / cross cut 2)
Два пересекающихся ряда зубьев под углом — ромбовидные зубья. Перекрёстная насечка даёт лучший контроль, меньше вибрации, более чистую поверхность.
| Параметр | Характеристика |
|---|---|
| Съём металла | Умеренный |
| Чистота поверхности | Высокая, Ra 0.8–1.6 мкм |
| Вибрация | Низкая — комфортная работа руками |
| Материалы | Твёрдые стали, нержавейка, титан, жаропрочные сплавы |
| Применение | Чистовая обработка, финишная доводка |
Когда брать двойную: нужна чистая поверхность без последующей шлифовки, работа с твёрдыми материалами (HRC 40+), ручная обработка без жёсткой станочной оснастки.
Алюминиевая насечка (aluminium cut)
Для мягких и вязких материалов (алюминий, латунь, бронза, пластик) — специальная крупная насечка с увеличенными стружечными канавками. Предотвращает забивание (засаливание) борфрезы стружкой.
Не используйте алюминиевую насечку по стали — крупный зуб быстро выкрашивается.
Материал борфрезы: быстрорез vs твёрдый сплав
Быстрорежущая сталь (HSS / Р6М5)
Классический материал. Борфрезы из HSS (Р6М5, Р6М5К5) дешевле твердосплавных и прощают ошибки — не скалываются при ударах и перегрузках.
| Плюсы | Минусы |
|---|---|
| Цена ниже в 2–4 раза | Быстрый износ на твёрдых материалах |
| Высокая вязкость — не скалывается | Не держит кромку выше 60 HRC |
| Подходит для ручного инструмента | Теряет твёрдость при перегреве |
| Доступна во всех формах и размерах | — |
Для чего: универсальный инструмент для цеха. Сталь, чугун, цветмет — всё, что мягче 40 HRC.
Кобальтовая быстрорежущая сталь (HSS-Co / Р6М5К5)
5% кобальта повышают теплостойкость до 600–650 °C и твёрдость до 65–66 HRC. Борфрезы из Р6М5К5 работают на повышенных оборотах и держат кромку дольше.
Для чего: обработка нержавейки, легированных сталей, работа с высокими оборотами.
Твёрдый сплав (carbide / ВК8, Т15К6)
Максимальная производительность и стойкость. Твердосплавная борфреза работает в 5–10 раз дольше HSS на абразивных материалах и твёрдых сталях.
| Плюсы | Минусы |
|---|---|
| Стойкость в 5–10× выше HSS | Цена в 3–5× выше |
| Работает по закалённой стали (HRC 60+) | Хрупкая — боится ударов и биения |
| Держит геометрию при высоких оборотах | Требует жёсткой оснастки (цанга, а не кулачковый патрон) |
| Меньше налипания на алюминии | Переточка дороже и сложнее |
Для чего: серийная обработка, закалённые стали, чугун с литейной коркой, титан, жаропрочные сплавы.
Хвостовик: диаметр и тип
Стандартный хвостовик борфрез — цилиндрический, диаметры:
| Диаметр хвостовика | Для борфрез диаметром |
|---|---|
| 3 мм | 3–6 мм (микро-борфрезы) |
| 6 мм | 6–12 мм (универсальный, самый ходовой) |
| 8 мм | 12–16 мм |
| 12 мм | 16–25 мм (крупные борфрезы) |
Подбирайте цангу прямошлифовальной машинки под хвостовик борфрезы. Биение в патроне свыше 0.02 мм разрушает твердосплавную борфрезу за минуты.
Как выбрать борфрезу под задачу: алгоритм
Шаг 1. Определите операцию
- Прямолинейная кромка → цилиндрическая (тип A или B)
- Глухое отверстие → цилиндрическая с торцевым зубом (тип B) или шаровая (тип D)
- Фаска 45° → коническая 90° (тип K)
- Фаска 60° (под сварку) → коническая 60° (тип J)
- Радиусный паз, скругление → сфероцилиндрическая (тип C), шаровая (тип D) или овальная (тип E)
- Узкий внутренний угол → тип F («ёлочка» скруглённая)
- Острый внутренний угол, гравировка → тип G или тип M (остроконечные)
- Сложная криволинейная поверхность → пламевидная (тип H)
- Поднутрение, обратная фаска → обратный конус (тип N)
Шаг 2. Определите тип насечки
- Черновая обработка, быстрое снятие припуска → одинарная насечка
- Чистовая обработка, финишная доводка → двойная насечка
- Твёрдый материал (HRC 40+), нержавейка, титан → двойная насечка
- Алюминий, латунь, пластик → алюминиевая насечка
Шаг 3. Выберите материал
- Разовая работа, мягкая сталь → HSS / Р6М5 (дешевле)
- Регулярная работа, нержавейка, легированная сталь → HSS-Co / Р6М5К5
- Закалённая сталь, чугун, серия → твёрдый сплав
Шаг 4. Подберите диаметр
Диаметр борфрезы выбирают по размеру обрабатываемой поверхности: - Узкие пазы, гравировка: 3–6 мм - Снятие фасок, зачистка швов: 6–12 мм - Удаление крупных наплывов, расточка отверстий: 12–25 мм
Распространённые ошибки при работе борфрезой
1. Слишком низкие обороты. Борфреза — высокооборотистый инструмент. На низких оборотах зуб не режет, а давит — идёт наклёп и задир. Минимум 20 000 об/мин для HSS, 25 000+ для твёрдого сплава.
2. Слишком высокое усилие подачи. Борфреза снимает металл за счёт скорости, а не силы. Прижимаете — забиваете стружечные канавки, перегреваете инструмент, ломаете зуб.
3. Работа без СОЖ на твёрдых материалах. Твердосплавная борфреза по нержавейке без СОЖ теряет кромку за 5–10 минут. Используйте масляный туман или консистентную смазку.
4. Биение патрона. Твердосплавная борфреза в патроне с биением 0.05+ мм ломается при первом касании. Проверяйте биение индикатором часового типа.
5. Неправильное направление вращения. Борфреза работает только в одном направлении (обычно правое вращение). Реверс разрушает зуб.
6. Использование одинарной насечки по твёрдому металлу. Одинарная насечка не справляется с твёрдыми материалами — задиры, вибрация, скол зуба. Берите двойную.
Сравнение с альтернативами
| Инструмент | Съём металла | Чистота | Универсальность | Цена |
|---|---|---|---|---|
| Борфреза | Средний | Высокая | ★★★★★ (14 форм) | $$-$$$ |
| Концевая фреза | Высокий | Средняя | ★★ (цилиндр и торец) | $-$$ |
| Абразивный камень | Низкий | Средняя | ★★ | $ |
| Напильник | Очень низкий | Низкая | ★ | $ |
Борфреза заполняет нишу между грубой фрезеровкой и финишной шлифовкой — там, где нужна и скорость, и чистота, и возможность обработки сложных форм.
Борфрезы в каталоге AGTEH
На складе AGTEH — 90+ позиций борфрез во всех 14 формах. Доступны:
- Борфрезы из быстрорежущей стали Р6М5 (одинарная и двойная насечка)
- Твердосплавные борфрезы ВК8 для закалённых сталей
- Диаметры от 3 до 25 мм, хвостовики от 3 до 12 мм
Все позиции — в наличии на складе в Уфе. Доставка по России транспортными компаниями.
📞 Консультация и заказ: +7 (905) 350-43-77
📦 Полный каталог борфрез: https://agteh.ru/catalog/category/борфрезы/
FAQ
Вопрос: Можно ли заточить изношенную борфрезу? Ответ: HSS-борфрезу можно переточить на алмазном круге с сохранением геометрии зуба. Твердосплавную имеет смысл перетачивать только на специализированном оборудовании (алмазный круг + обильное охлаждение). В большинстве случаев экономически выгоднее купить новую твердосплавную борфрезу, чем перетачивать старую.
Вопрос: Какая борфреза лучше для нержавейки? Ответ: Твердосплавная с двойной насечкой. Если бюджет ограничен — HSS-Co (Р6М5К5) с двойной насечкой и обязательной подачей СОЖ.
Вопрос: Чем отличается борфреза от шарошки? Ответ: Технически это одно и то же. «Шарошка» — народное название, «борфреза» — профессиональный термин. Разницы в инструменте нет.
Вопрос: Сколько служит борфреза? Ответ: HSS — 20–40 метров обработки по конструкционной стали. Твердосплавная — 100–200 метров. На срок службы критически влияют обороты (должны быть высокими) и биение патрона (должно быть минимальным).
