Антивибрационные державки: что это, как работают и когда применять

Что такое антивибрационная державка

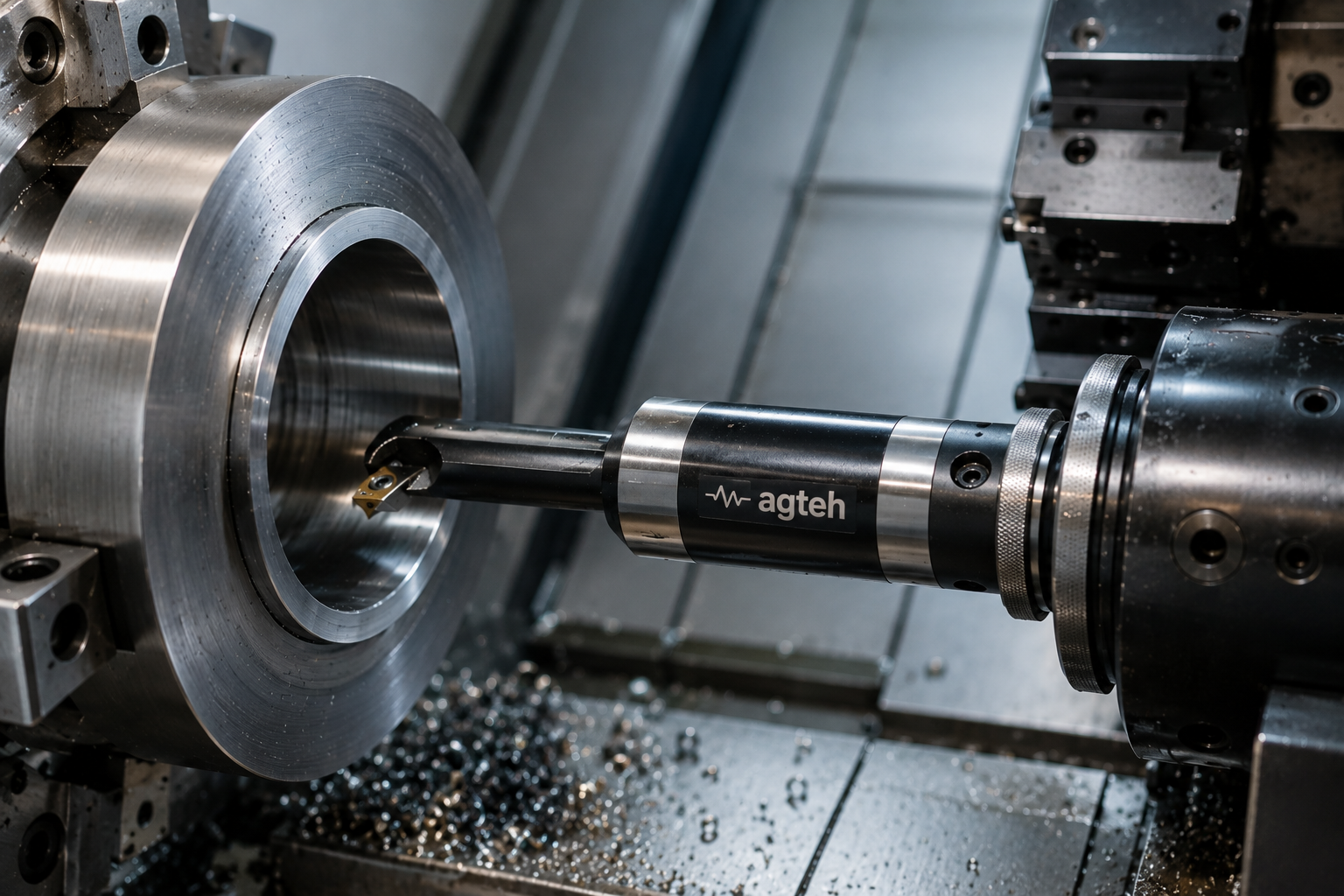

Антивибрационная державка — это специальный резцедержатель с встроенным демпфирующим механизмом, предназначенный для гашения вибраций при точении. В отличие от обычной державки, внутри корпуса находится демпфер (как правило, система «тяжёлый сердечник — эластомер»), который поглощает колебания на определённых частотах.

Главное отличие от стандартной державки — увеличенное отношение длины к диаметру (L/D) при сохранении жёсткости и точности обработки.

Зачем нужна антивибрационная державка

Любой токарь сталкивается с проблемой: чем длиннее вылет инструмента, тем сильнее вибрация. Вибрация приводит к:

• Волнистости поверхности — вместо чистовой обработки получается «стиральная доска»
• Сколам пластины — ударные нагрузки разрушают режущую кромку
• Ускоренному износу — вибрация работает как микро-удары
• Шуму — дискомфорт для оператора
• Низкой точности — допуск «плывёт»

Антивибрационная державка решает эти проблемы при большом вылете — там, где стандартный инструмент уже не справляется.

Как работает демпфирование

Принцип работы — механическое гашение резонансных колебаний:

1. Тяжёлый сердечник (из карбида вольфрама или свинцового сплава) подвешен внутри державки на эластомерных кольцах
2. При возникновении вибрации сердечник начинает двигаться в противофазе к колебаниям корпуса
3. Энергия вибрации рассеивается в эластомере, превращаясь в тепло
4. Колебания затухают до безопасного уровня

Всё это происходит пассивно — без внешнего питания, без электроники, чистая механика.

Стандартная vs антивибрационная: разница на практике

Когда применять антивибрационную державку

Антивибрационная державка нужна, когда:

• Глубокое растачивание — отверстия глубиной более 4 диаметров
• Внутренняя обработка — доступ ограничен, державка тонкая и длинная
• Тонкостенные детали — обычный инструмент вызывает резонанс стенки
• Чистовая обработка — требуется Ra 1,6 и лучше при большом вылете
• Твёрдые материалы — высокая твёрдость провоцирует вибрацию

Типы антивибрационных державок

По конструкции демпфера

1. С сердечником из тяжёлого сплава — самый распространённый тип. Карбид вольфрама (плотность ~15 г/см³) даёт большую массу в малом объёме. Работает в диапазоне от 100 до 2000 Гц.

2. С регулируемым демпфером — можно подстроить под конкретную частоту. Дороже, но универсальнее.

3. С жидкостным демпфированием — полость заполнена высоковязкой жидкостью. Гасит более широкий спектр частот. Применяется реже.

По типу крепления пластины

• Под пластины ISO (CNMG, WNMG, DNMG, TNMG)
• Под пластины с отверстием (крепеж винтом или прихватом)
• С внутренним подводом СОЖ — дополнительно охлаждает демпфер

Производители

Основные бренды на рынке:

• Sandvik Coromant — серия Silent Tools. Первый патент, эталон качества
• Seco — серия Steadyline. Хорошее соотношение цена/качество
• ISCAR — серия WHISPERLINE. Внутренний подвод СОЖ
• Walter — серия Accure•tec. Модульная система
• Kyocera / TaeguTec — бюджетная альтернатива

Как выбрать антивибрационную державку

При выборе обращайте внимание на:

1. Вылет (L/D) — если больше 4:1, обычная державка не справится
2. Диаметр расточки — определяет минимальный диаметр державки
3. Материал заготовки — для титана и нержавейки нужны другие настройки демпфера
4. Глубина резания и подача — влияют на частоту колебаний
5. СОЖ — если нужно внутреннее охлаждение, берите державку с подводом

Бюджетный совет: если у вас один-два типоразмера расточек с большим вылетом, антивибрационная державка окупается за 1–3 месяца за счёт экономии пластин и снижения брака.

Итог

Антивибрационная державка — не маркетинг, а реальная физика. При вылете L/D > 4 альтернатив нет: пластины сыпятся, поверхность некондиция, производительность падает. Да, стоит в 3–5 раз дороже обычной, но при постоянной работе быстро окупается.
